سوئیچ نکسوس سیسکو مدل Nexus N2K-C2248TF-E

دسته بندی ها ,

سوئیچ نکسوس سیسکو مدل Nexus N2K-C2248TF-E

  • نوع محصول: سوئیچ
  • منبع تغذیه: منبع تغذیه AC
  • لایه‌های پشتیبانی‌شده: لایه 2
  • فرم فاکتور: رک‌مونت
  • مصرف برق: ۸۰ وات
  • تعداد پورت‌های اترنت: ۲۴ تا ۴۸ پورت
  • تعداد پورت‌های داون‌لینک: ۴ پورت

کاتالوگ Nexus N2K-C2248TF-E

استعلام قیمت سوئیچ نکسوس سیسکو مدل Nexus N2K-C2248TF-E

معرفی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2248TF-E

سری Cisco Nexus 2000 مجموعه‌ای از Fabric Extenderهای پرکاربرد در دیتاسنترهاست که به‌عنوان توسعه‌دهنده‌های پورت برای سوئیچ‌های اصلی سری Nexus عمل می‌کنند. این دستگاه‌ها با اتصال پرسرعت به سوئیچ‌های مادر، امکان افزایش مقیاس و تراکم پورت‌ها را بدون نیاز به مدیریت جداگانه فراهم می‌کنند و با معماری انعطاف‌پذیر، عملکرد بهینه، کاهش کابل‌کشی و مدیریت متمرکز، نقش کلیدی در ساده‌سازی شبکه‌های پیچیده مراکز داده ایفا می‌کنند.

معماری سوئیچ‌های سری Cisco Nexus 2000 مزایای متعددی را ارائه می‌دهد:

  • معماری منعطف و مقیاس‌پذیر: این معماری استاندارد و سازگار، امکان پشتیبانی از انواع مختلف سرورها، گزینه‌های متنوع اتصال، توپولوژی‌های فیزیکی گوناگون و نیازهای رو به رشد در رک‌های مرکز داده و PoDها را فراهم می‌کند.
  • دسترسی گسترده و قابل توسعه به سرورها: امکان اتصال سرورهای 1 و 10 گیگابیتی بدون نیاز به استفاده از پروتکل Spanning Tree، به‌سادگی و با قابلیت توسعه بالا فراهم شده است.
  • عملیات ساده و کارآمد: مدیریت متمرکز با یک نقطه کنترل از طریق سوئیچ‌های اصلی   Nexus، راه‌اندازی و خاموش‌کردن رک‌های سرور را به کمک نصب بدون تماس و پیکربندی خودکار Fabric Extender‌ها بسیار آسان می‌کند.
  • افزایش بهره‌وری کسب‌وکار: با کاهش حجم کابل‌کشی، کاهش فضای اشغال شده در رک، صرفه‌جویی در مصرف برق و خنک‌کننده، و حفظ سرمایه‌گذاری از طریق به ارث بردن ویژگی‌های سوئیچ والد، امکان افزودن قابلیت‌ها بدون نیاز به جایگزینی کامل تجهیزات فراهم شده است. همه این موارد به کاهش هزینه‌های عملیاتی (OpEx) و سرمایه‌ای (CapEx) کمک می‌کنند.





مدل N2K-C2248TF-E یک Cisco Nexus 2248TP-E Series 1GE Fabric Extender است که دارای ۲ منبع تغذیه، ۱ ماژول فن، ۴۸ پورت 100/1000Base-T به همراه ۴ پورت 10GE (شامل ۸ عدد Fabric Extender Transceiver)، بافر ۳۲ مگابایتی و قابلیت انتخاب جهت جریان هوا می‌باشد.



سری Cisco Nexus 2000 Fabric Extenders دسته‌ای از محصولات مرکز داده هستند که برای ساده‌سازی معماری دسترسی در مراکز داده و عملیات آن طراحی شده‌اند. فابریک اکستندرهای سری Nexus 2000 مانند کارت‌های خطی از راه دور برای یک سوئیچ مادر Cisco Nexus عمل می‌کنند.



در واقع، فابریک اکستندرها بخشی از بستر سوئیچ مادر محسوب می‌شوند و در کنار سوئیچ مادر یک سیستم ماژولار توزیع‌شده را تشکیل می‌دهند. این معماری امکان ایجاد توپولوژی‌های فیزیکی با انعطاف‌پذیری و مزایای هر دو روش Top-of-Rack (ToR) و End-of-Row (EoR) را فراهم می‌کند.

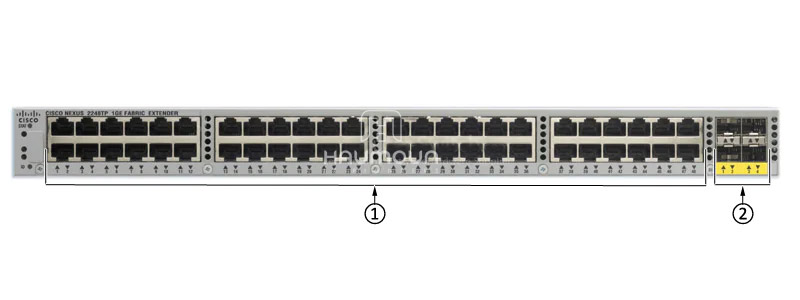

ردیف توضیحات
① ۴۸ پورت 100/1000BASE-T سمت میزبان برای کانکتورهای RJ-45
② ۴ پورت ۱۰ گیگابیت سمت سوئیچ والد برای ماژول‌های +SFP

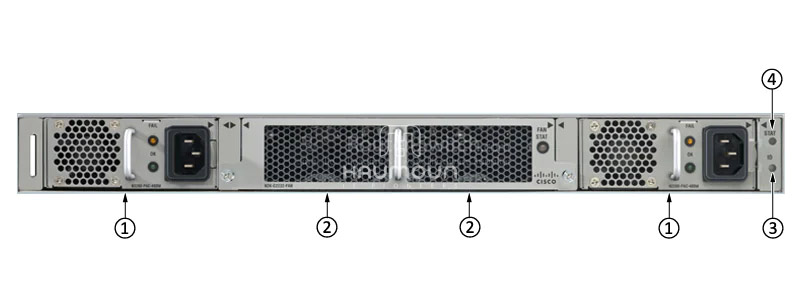

ردیف توضیحات
① ماژول‌های منبع تغذیه (یک یا دو عدد، قابل تعویض در حالت روشن)
(نمونه نشان داده شده: منبع تغذیه AC)
② ماژول‌های فن (دو عدد، قابل تعویض در حالت روشن)
③ LED وضعیت
④ LED شناسایی

مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2248TF-E

مشخصه شرح / مقدار
نوع Cisco Nexus 2248TP-E — 48 × 100/1000Base-T + 4 × 10GE (شامل 8 ترنسیور Fabric Extender)
رابط‌های هاست (Fabric Extender) 48 پورت (100BASE-T / 1000BASE-T) — کانکتور RJ-45
رابط‌های فابریک 4 فابریک — پشتیبانی از:

  • فیبر: FET-10G و SFP+ (SR/LR و نسخه‌های S)
  • مسی: کابل‌های Twinax SFP+ (پسیو و اکتیو) و کابل‌های AOC
  • کابل‌های Breakout (AOC و Copper) برای تقسیم پورت‌ها
حداکثر فاصله تا سوئیچ والد تا 10 کیلومتر (تا Nexus 5000/6000/7000 Series)
سرعت فابریک 40 Gbps در هر جهت (80 Gbps فول-دوپلکس)
Oversubscription 1.2:1
عملکرد فوروارد سخت‌افزاری: تا 176 Gbps یا 131 Mpps
سوئیچ والد (Parent Switch) Nexus 5000 / Nexus 6000 / Nexus 7000 / Nexus 9000 Series
حداقل نسخه نرم‌افزار نسخه‌های NX-OS مشخص‌شده برای هر سری (مثلاً 5.1(3)N(1)1 برای Nexus 5000 و 6.1 برای برخی سری‌ها)
ابعاد (H×W×D) 1.72 × 17.3 × 17.7 اینچ (4.37 × 43.94 × 44.96 cm)
وزن 17.7 lb (8.0 kg) — کامل با دو منبع تغذیه و یک فن‌تری
منابع تغذیه N2200-PAC-400W, N2200-PAC-400W-B, N2200-PDC-400W, N2200-PDC-350W-B
فن‌تری N2K-C2248-FAN و N2K-C2248-FAN-B
توان ورودی (Typical / Max) 95W (معمولی)، حداکثر 110W
جریان ورودی 1.0A / 1.2A (معمولی / حداکثر) — مقادیر برای 110V (برای 220V نصف کنید)
جریان خروجی 8A / 10A (معمولی / حداکثر)
اتلاف حرارت 322 / 403 BTU/hour (معمولی / حداکثر)
استانداردها و انطباق CE (2004/108/EC, 2006/95/EC)، UL 60950-1، CAN/CSA، IEC 60950-1 و فهرست گسترده‌ای از استانداردهای EMC/EMI (FCC, CISPR22, EN55022, VCCI, KN22 و غیره)
RoHS / NEBS برخی مدل‌ها RoHS-5، برخی RoHS-6. Nexus 2248TP / 2248TP-E / 2232PP مطابق NEBS Level-3 (rev 3)
قابلیت‌های Layer-2 VLAN trunks, IEEE 802.1Q, EtherChannel, PortChannel روی پورت‌های سرور، Jumbo frames تا 9216 بایت، Private VLAN (promiscuous روی uplinks)، Local multicast replication (8000 entries)
QoS IEEE 802.1p, تا 8 صف سخت‌افزاری به ازای هر پورت (در برخی مدل‌ها 4 صف)، policing محلی، CoS trust، WRR، Egress strict-priority و تنظیم آستانه tail-drop
دسترس‌پذیری بالا پاور و فن hot-swappable، 1:1 redundancy، مدیریت uplink از طریق EtherChannel hashing یا static pinning، vPC برای dual-homed active-active، ISSU
امنیت Local classification (تا 256 ACL entry)
مدیریت و مانیتورینگ مدیریت in-band، LEDهای locator/beacon، SNMP v1/2/3، XML (NETCONF)، RMON، CDP، SPAN، POST، GOLD، CiscoWorks / DCNM (مدیریت از طریق سوئیچ والد)
MIB ها ENTITY-MIB, IF-MIB, FABRIC-EXTENDER-MIB, CISCO-ENTITY-EXT-MIB, CISCO-ENTITY-FRU-CONTROL-MIB, CISCO-ENTITY-SENSOR-MIB و غیره
استانداردهای صنعتی پشتیبانی‌شده IEEE 802.1p, 802.1Q, 802.3, 802.3ae (10GbE), 802.3u (100BASE-TX), 802.3ab (1000BASE-T), 802.3an (10GBASE-T)، SFF-8431، SFF-8461، RMON و غیره
