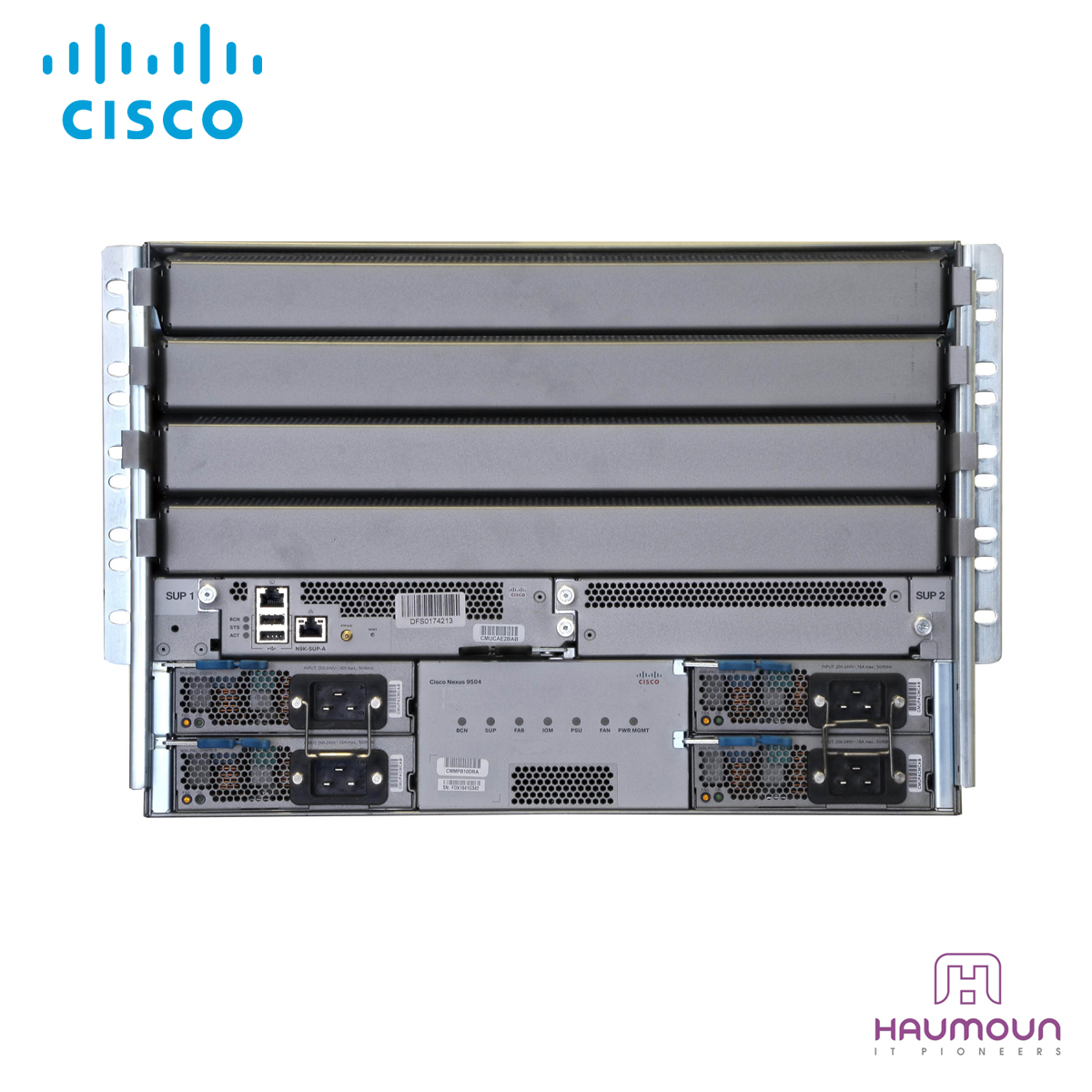

معرفی سوئیچ نکسوس سیسکو مدل Nexus N9K-C9504

سوئیچ N9K-C9504 یک سوئیچ ماژولار و پرکارایی برای مراکز داده است که با معماری قدرتمند خود، مقیاس‌پذیری بالا و تأخیر پایین را برای محیط‌های شبکه پرترافیک فراهم می‌کند. این دستگاه گزینه‌های متنوعی برای تأمین انرژی با منبع تغذیه افزونه (Redundant Power Supply)، مجموعه‌ای از پورت‌ها شامل دان‌لینک‌های پرتراکم و اینترفیس‌های آپ‌لینک قابل پیکربندی، و همچنین قابلیت‌های پیشرفته استکینگ ارائه می‌دهد تا توسعه شبکه را ساده‌تر کرده و عملکرد و اطمینان‌پذیری برتر را تضمین کند.

این سوئیچ شاسی‌محور هم برای عملیات لایه ۲ و هم لایه ۳ بهینه‌سازی شده و از کارت‌های خطی (Line Cards) ماژولار پشتیبانی می‌کند تا تراکم پورت بالاتر و سناریوهای استقرار انعطاف‌پذیر را ممکن سازد. N9K-C9504 برای سازمان‌های بزرگ و محیط‌های سرویس‌دهنده ایده‌آل بوده و با ظرفیت سوئیچینگ بالا، مدیریت بهینه انرژی و پشتیبانی یکپارچه از پروتکل‌های پیشرفته شبکه، نیازهای حیاتی را برآورده می‌سازد.

سوئیچ N9K-C9504، شاسی Nexus 9504 با ۸ اسلات کارت خطی است. پلتفرم Cisco Nexus 9500 که بخشی از سری Nexus 9000 سیسکو محسوب می‌شود، سه گزینه ماژولار ارائه می‌دهد:

• Cisco Nexus 9504 با ۴ اسلات
• Cisco Nexus 9508 با ۸ اسلات
• Cisco Nexus 9516 با ۱۶ اسلات


تمامی این سوئیچ‌ها از همان سوپروایزر، کنترلر سیستم، منابع تغذیه و کارت‌های خطی استفاده می‌کنند. پلتفرم Nexus 9500 شامل سوئیچ‌های اترنت لایه ۲ و ۳ Nonblocking است که پهنای باند بک‌پلن تا ۱۱۵.۲ ترابیت بر ثانیه (Tbps) را ارائه می‌دهد.


سوئیچ‌های Nexus 9504، 9508 و 9516 از اینترفیس‌های 1، 10، 25، 40، 50 و 100 گیگابیت اترنت از طریق مجموعه‌ای جامع از کارت‌های خطی ماژولار پشتیبانی می‌کنند. این سوئیچ‌ها می‌توانند تا:


• ۲۳۰۴ پورت ۱۰ گیگابیت
• ۲۰۴۸ پورت ۲۵ گیگابیت
• ۵۷۶ پورت ۴۰ گیگابیت
• ۱۰۲۴ پورت ۵۰ گیگابیت
• ۵۱۲ پورت ۱۰۰ گیگابیت

را پیکربندی کنند و بدین ترتیب ظرفیت فراوانی برای استقرار در لایه دسترسی و تجمع فراهم می‌آورند.


سوئیچ های سیسکو سری Nexus 9000

سوئیچ‌های Nexus 9000 جزو قدرتمندترین تجهیزات Data Center  شرکت سیسکو هستند که برای شبکه‌های نسل جدید، محیط‌های Cloud  و به‌ ویژه معماری SDN (شبکه‌های نرم‌افزارمحور) طراحی شده‌اند. این سوئیچ‌ها توانایی کار در دو حالت مختلف را دارند:

• NX-OS Mode → حالت سنتی برای مدیریت و عملکرد کلاسیک شبکه
• ACI Mode (Application Centric Infrastructure) → حالت مدرن و مبتنی بر SDN که امکان اتوماسیون، مقیاس‌پذیری بالا و مدیریت یکپارچه شبکه را فراهم می‌کند.



ویژگی‌های کلیدی سوئیچ سیسکو سری  Nexus 9000

• کارایی بالا: پشتیبانی از پورت‌های 1G، 10G، 25G، 40G و 100G با سرعت انتقال بسیار بالا.
• مقیاس‌پذیری: مناسب برای شبکه‌های بزرگ، Cloud و دیتاسنترهای Enterprise.
• قابلیت برنامه‌ریزی (Programmability): پشتیبانی از APIهایی مثل REST و NETCONF برای اتوماسیون شبکه.
• مدیریت پیشرفته: یکپارچگی کامل با Cisco ACI برای مدیریت نرم‌افزاری کل دیتاسنتر.
• امنیت داخلی: امکانات امنیتی پیشرفته مانند میکرو سگمنتیشن (Micro-segmentation) برای جداسازی و حفاظت بهتر از ترافیک.
• انعطاف‌پذیری: امکان استفاده در حالت‌های مختلف بسته به نیاز سازمان (NX-OS یا ACI).



کاربردهای Nexus 9000

• هسته (Core) دیتاسنترها و Cloudهای بزرگ
• محیط‌های مجازی‌سازی و Container-based (مثل Kubernetes و VMware)
• شبکه‌های سازمانی که به سرعت و امنیت بالا نیاز دارند
• مراکز داده‌ای که به SDN  و اتوماسیون وابسته هستند



مزایای استفاده از Nexus 9000

• افزایش سرعت و ظرفیت شبکه برای پاسخ به نیازهای دیتاسنترهای مدرن
• سادگی در مدیریت شبکه‌های پیچیده با کمک Cisco ACI
• کاهش هزینه‌های عملیاتی (OPEX) به دلیل اتوماسیون وظایف شبکه



مشخصه	جزئیات
شاسی	● تا ۴ کارت خط ● تا ۴ منبع تغذیه ● تا ۶ ماژول فابریک ● تا ۲ کنترلر سیستم ● تا ۲ سوپروایزر ● تا ۳ سینی فن
ابعاد (ارتفاع × عرض × عمق)	۱۲.۲۵ × ۱۷.۵۰ × ۳۳.۱۵ اینچ (۳۱.۱ × ۴۴.۵۰ × ۸۴.۲۰ سانتیمتر)
وزن (شاسی)	۸۴ پوند (۳۸.۲ کیلوگرم)
دمای کاری	۳۲ تا ۱۰۴°F (۰ تا ۴۰°C)
دمای غیرکاری (ذخیره‌سازی)	-۴۰ تا ۱۵۸°F (-۴۰ تا ۷۰°C)
رطوبت	۵ تا ۹۵٪ (بدون تراکم)
ارتفاع	۰ تا ۱۳,۱۲۳ فوت (۰ تا ۴۰۰۰ متر)
میانگین زمان بین خرابی‌ها (MTBF)	شاسی: ۱,۰۳۸,۰۸۰ ساعت
انطباق با مقررات	محصولات باید مطابق با علائم CE طبق دستورالعمل‌های ۲۰۰۴/۱۰۸/EC و ۲۰۰۶/۹۵/EC باشند
ایمنی	● UL 60950-1 نسخه دوم ● CAN/CSA-C22.2 شماره 60950-1 نسخه دوم ● EN 60950-1 نسخه دوم ● IEC 60950-1 نسخه دوم ● AS/NZS 60950-1 ● GB4943
EMC: انتشار	● 47CFR Part 15 Class A ● AS/NZS CISPR22 Class A ● CISPR22 Class A ● EN55022 Class A ● ICES003 Class A ● VCCI Class A ● EN61000-3-2 ● EN61000-3-3 ● KN22 Class A ● CNS13438 Class A
EMC: ایمنی	● EN55024 ● CISPR24 ● EN300386 ● سری KN 61000-4
RoHS	محصول با استاندارد RoHS-6 سازگار است به جز برای توپ‌های BGA با سرب و کانکتورهای press-fit سربی
