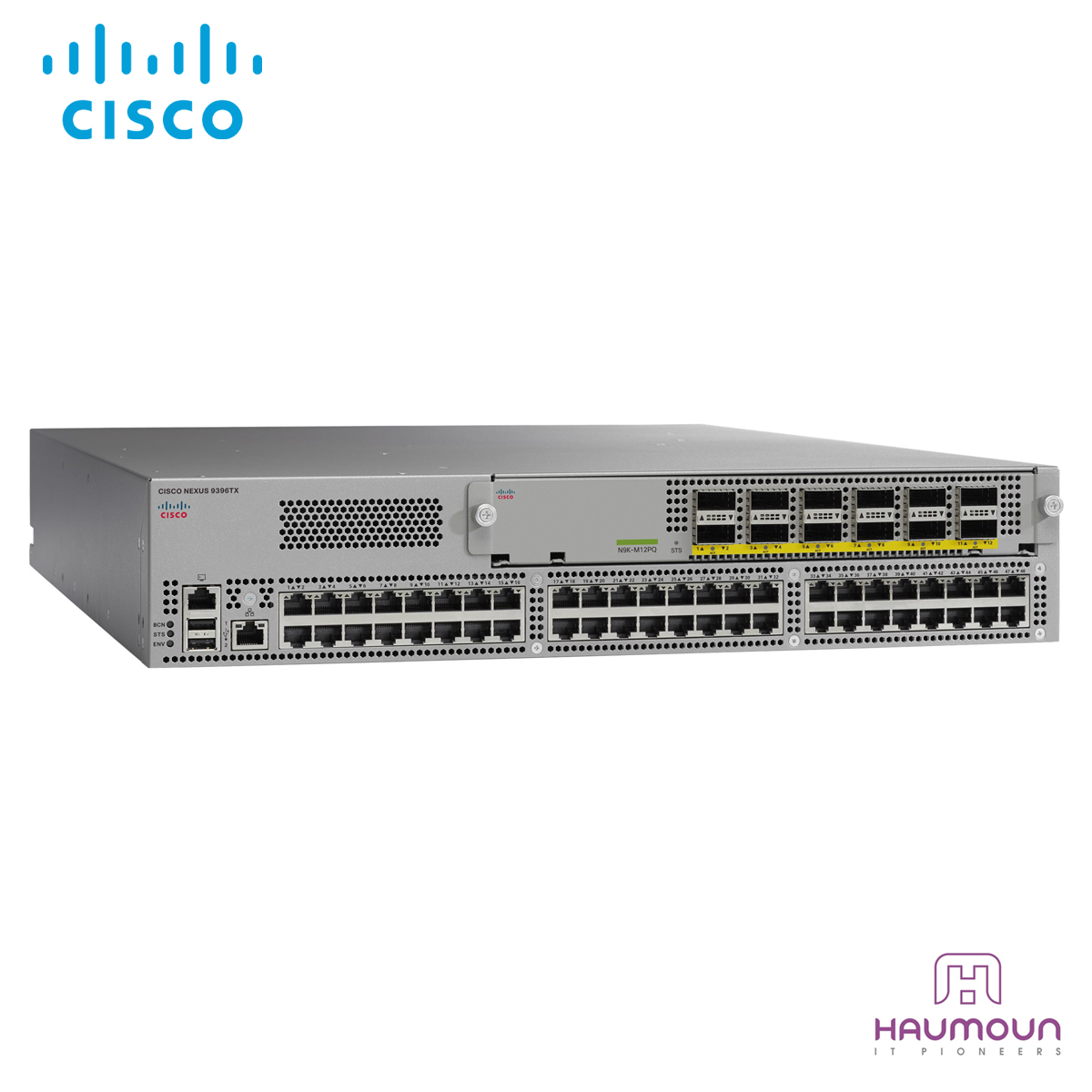

معرفی سوئیچ نکسوس سیسکو مدل Nexus N9K-C9396TX

سوئیچ N9K-C9396TX، بخشی از سری Nexus 9300، دارای ۴۸ پورت 100M/1/10G-T و ۸ پورت 40G QSFP است.

پلتفرم Cisco Nexus 9300 شامل سوئیچ‌های با پورت ثابت است که برای استقرار در بالای رک (ToR) و میان ردیف (MoR) در مراکز داده طراحی شده‌اند و از برنامه‌های سازمانی، میزبانی سرویس‌دهنده‌ها و محیط‌های Cloud Computing پشتیبانی می‌کنند. این سوئیچ‌ها لایه ۲ و ۳ و Nonblocking هستند و از اترنت‌های ۱۰ و ۴۰ گیگابیت با پهنای باند داخلی تا ۲.۵۶ ترابیت بر ثانیه (Tbps) پشتیبانی می‌کنند.



سوئیچ های سیسکو سری Nexus 9000

سوئیچ‌های Nexus 9000 جزو قدرتمندترین تجهیزات Data Center  شرکت سیسکو هستند که برای شبکه‌های نسل جدید، محیط‌های Cloud  و به‌ ویژه معماری SDN (شبکه‌های نرم‌افزارمحور) طراحی شده‌اند. این سوئیچ‌ها توانایی کار در دو حالت مختلف را دارند:

• NX-OS Mode → حالت سنتی برای مدیریت و عملکرد کلاسیک شبکه
• ACI Mode (Application Centric Infrastructure) → حالت مدرن و مبتنی بر SDN که امکان اتوماسیون، مقیاس‌پذیری بالا و مدیریت یکپارچه شبکه را فراهم می‌کند.



ویژگی‌های کلیدی سوئیچ سیسکو سری  Nexus 9000

• کارایی بالا: پشتیبانی از پورت‌های 1G، 10G، 25G، 40G و 100G با سرعت انتقال بسیار بالا.
• مقیاس‌پذیری: مناسب برای شبکه‌های بزرگ، Cloud و دیتاسنترهای Enterprise.
• قابلیت برنامه‌ریزی (Programmability): پشتیبانی از APIهایی مثل REST و NETCONF برای اتوماسیون شبکه.
• مدیریت پیشرفته: یکپارچگی کامل با Cisco ACI برای مدیریت نرم‌افزاری کل دیتاسنتر.
• امنیت داخلی: امکانات امنیتی پیشرفته مانند میکرو سگمنتیشن (Micro-segmentation) برای جداسازی و حفاظت بهتر از ترافیک.
• انعطاف‌پذیری: امکان استفاده در حالت‌های مختلف بسته به نیاز سازمان (NX-OS یا ACI).



کاربردهای Nexus 9000

• هسته (Core) دیتاسنترها و Cloudهای بزرگ
• محیط‌های مجازی‌سازی و Container-based (مثل Kubernetes و VMware)
• شبکه‌های سازمانی که به سرعت و امنیت بالا نیاز دارند
• مراکز داده‌ای که به SDN  و اتوماسیون وابسته هستند

مزایای استفاده از Nexus 9000

• افزایش سرعت و ظرفیت شبکه برای پاسخ به نیازهای دیتاسنترهای مدرن
• سادگی در مدیریت شبکه‌های پیچیده با کمک Cisco ACI
• کاهش هزینه‌های عملیاتی (OPEX) به دلیل اتوماسیون وظایف شبکه



مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N9K-C9396TX



مشخصه	جزئیات
پورت‌ها	۴۸ پورت ثابت 1/10GBASE-T
سرعت‌های پشتیبانی شده	اتصالات ۱۰۰ مگابیت اترنت و ۱/۱۰ گیگابیت اترنت
پورت‌های Uplink 40 گیگابیت اترنت	۶ یا ۱۲ پورت QSFP+ فعال از طریق ماژول uplink مشتری می‌تواند از N9K-M6PQ یا N9K-M12PQ برای اتصال uplink به سوئیچ‌های aggregation یا spine استفاده کند
پورت‌های Uplink 100 گیگابیت اترنت	اتصال uplink به سوئیچ‌های spine یا روترها از طریق ماژول N9K-M4PC با اپتیک CPF2 یا ماژول Cisco CPAK®100-Gbps از طریق کانورترها ماژول N9K-M4PC-CFP2 برای هر پورت ۵ مگابایت بافر اضافی فراهم می‌کند
منابع تغذیه (حداکثر ۲ عدد)	۶۵۰W AC، ۹۳۰W DC یا ۱۲۰۰W HVAC/HVDC
توان معمول (AC)	۴۲۷W
حداکثر توان (AC)	۷۱۲W
ولتاژ ورودی (AC)	۱۰۰ تا ۲۴۰V
ولتاژ ورودی (HVAC)	۲۰۰ تا ۲۷۷V
ولتاژ ورودی (DC)	–48 تا –60V
ولتاژ ورودی (HVDC)	–240 تا –380V
فرکانس (AC)	۵۰ تا ۶۰ هرتز
فن‌ها	۳ عدد
ابعاد فیزیکی (ارتفاع × عرض × عمق)	۳.۵ × ۱۷.۵ × ۲۲.۵ اینچ (۸.۹ × ۴۴.۵ × ۵۷.۱ سانتیمتر)
صدای تولیدی	۶۸.۳ dBA در ۴۰٪ سرعت فن ۷۸.۸ dBA در ۷۰٪ سرعت فن ۸۴.۵ dBA در ۱۰۰٪ سرعت فن
انطباق با RoHS	بله
وزن	۲۲.۴۵ پوند (۱۰.۲ کیلوگرم) (بدون منابع تغذیه، فن‌ها یا ماژول uplink)
