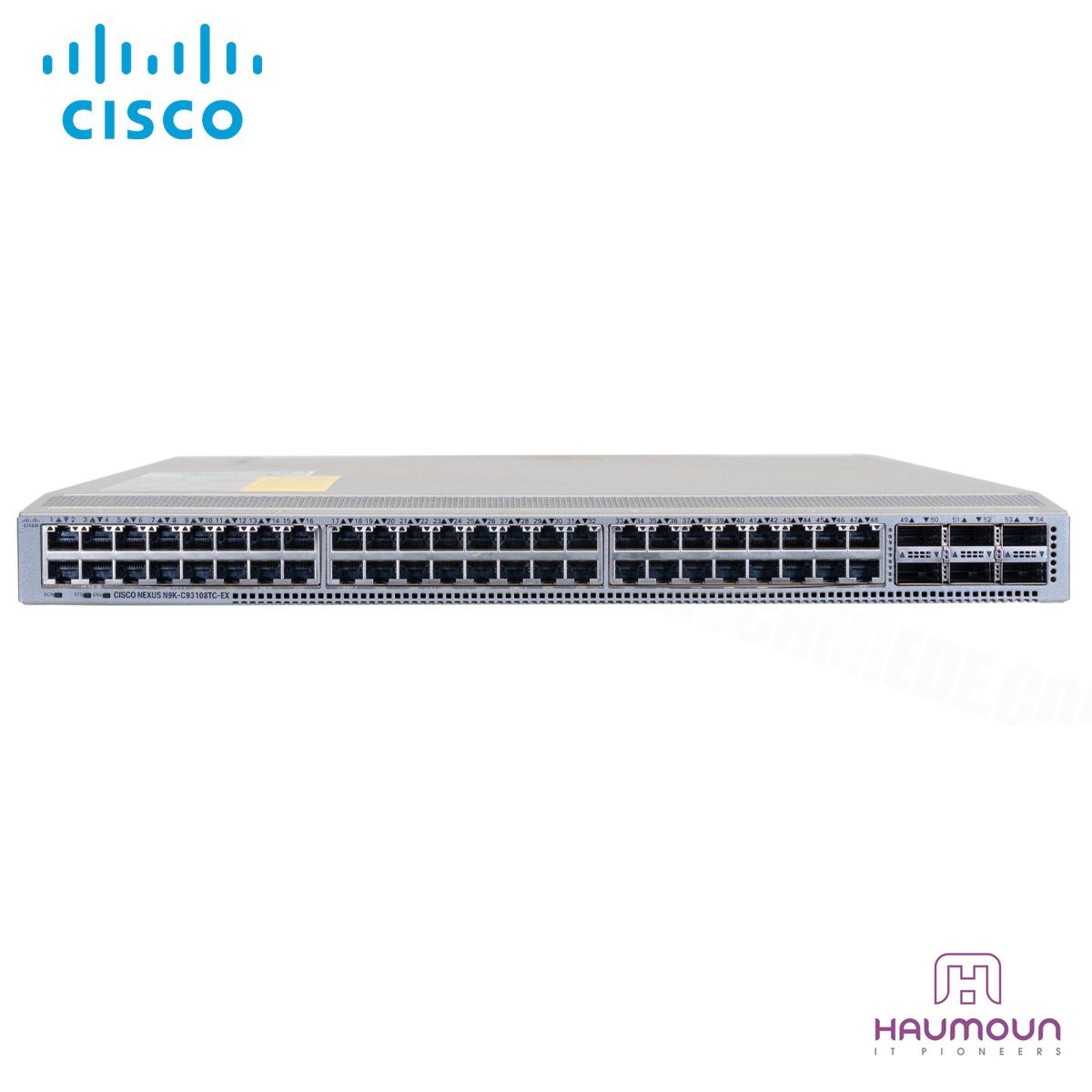

معرفی سوئیچ نکسوس سیسکو مدل Nexus N9K-C93108TC-EX

سوییچ N9K-C93108TC-EX یکی از مدل‌های سری Cisco Nexus 9300-EX است. پلتفرم‌های Cisco Nexus 9300-EX نسل بعدی سوییچ‌های ثابت سری Cisco Nexus 9000 محسوب می‌شوند. این پلتفرم‌ها از استقرارهای مقیاس ابری با هزینه بهینه، تعداد بیشتر نقاط پایانی و خدمات ابری با امنیت و تله‌متری با نرخ سیمی (Wire-rate) پشتیبانی می‌کنند.

این پلتفرم‌ها بر اساس معماری سیستم مدرن طراحی شده‌اند تا عملکرد بالا ارائه دهند و نیازهای رو به رشد دیتاسنترهای بسیار مقیاس‌پذیر و سازمان‌های در حال توسعه را برآورده کنند.



سوئیچ های سیسکو سری Nexus 9000

سوئیچ‌های Nexus 9000 جزو قدرتمندترین تجهیزات Data Center  شرکت سیسکو هستند که برای شبکه‌های نسل جدید، محیط‌های Cloud  و به‌ ویژه معماری SDN (شبکه‌های نرم‌افزارمحور) طراحی شده‌اند. این سوئیچ‌ها توانایی کار در دو حالت مختلف را دارند:

• NX-OS Mode → حالت سنتی برای مدیریت و عملکرد کلاسیک شبکه
• ACI Mode (Application Centric Infrastructure) → حالت مدرن و مبتنی بر SDN که امکان اتوماسیون، مقیاس‌پذیری بالا و مدیریت یکپارچه شبکه را فراهم می‌کند.



ویژگی‌های کلیدی سوئیچ سیسکو سری  Nexus 9000

• کارایی بالا: پشتیبانی از پورت‌های 1G، 10G، 25G، 40G و 100G با سرعت انتقال بسیار بالا.
• مقیاس‌پذیری: مناسب برای شبکه‌های بزرگ، Cloud و دیتاسنترهای Enterprise.
• قابلیت برنامه‌ریزی (Programmability): پشتیبانی از APIهایی مثل REST و NETCONF برای اتوماسیون شبکه.
• مدیریت پیشرفته: یکپارچگی کامل با Cisco ACI برای مدیریت نرم‌افزاری کل دیتاسنتر.
• امنیت داخلی: امکانات امنیتی پیشرفته مانند میکرو سگمنتیشن (Micro-segmentation) برای جداسازی و حفاظت بهتر از ترافیک.
• انعطاف‌پذیری: امکان استفاده در حالت‌های مختلف بسته به نیاز سازمان (NX-OS یا ACI).



کاربردهای Nexus 9000

• هسته (Core) دیتاسنترها و Cloudهای بزرگ
• محیط‌های مجازی‌سازی و Container-based (مثل Kubernetes و VMware)
• شبکه‌های سازمانی که به سرعت و امنیت بالا نیاز دارند
• مراکز داده‌ای که به SDN  و اتوماسیون وابسته هستند



مزایای استفاده از Nexus 9000

• افزایش سرعت و ظرفیت شبکه برای پاسخ به نیازهای دیتاسنترهای مدرن
• سادگی در مدیریت شبکه‌های پیچیده با کمک Cisco ACI
• کاهش هزینه‌های عملیاتی (OPEX) به دلیل اتوماسیون وظایف شبکه

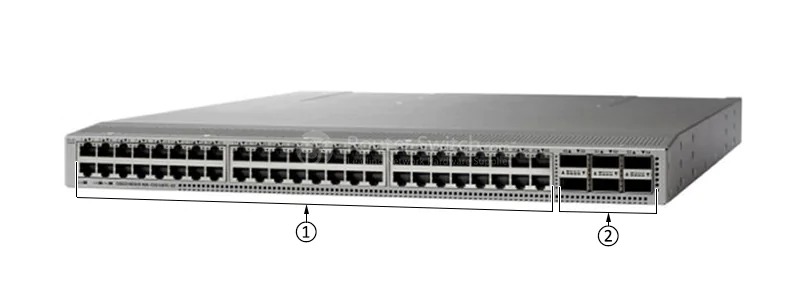

شماره	مشخصات
①	۴۸ پورت ۱۰GBASE-T برای اتصال به دستگاه‌های دیگر (Downlink)
②	۶ پورت نوری QSFP28 با سرعت ۴۰ یا ۱۰۰ گیگابیت برای اتصال uplink به سوئیچ‌های aggregation

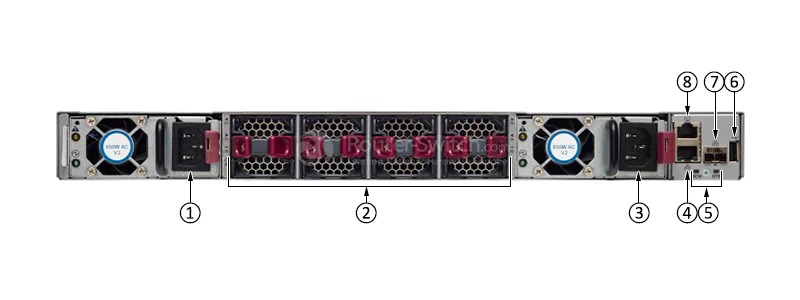

شماره	مشخصات
①	منبع تغذیه (Power Supply)
②	۴ ماژول فن (4 x Fan Module)
③	منبع تغذیه دوم (Power Supply)
④	پورت مدیریت خارج از باند (RJ-45)
⑤	LED های شاسی (Beacon [BCN] و Status [STS])
⑥	پورت USB برای ذخیره یا کپی عملکردها
⑦	پورت مدیریت خارج از باند (SFP)
⑧	پورت کنسول (RS232)



مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N9K-C93108TC-EX



مشخصات	جزئیات
پورت‌ها	48 x 10GBASE-T و 6 x 40/100-Gbps QSFP28
سرعت‌های Downlink پشتیبانی‌شده	100-Mbps و 1/10-Gbps
CPU	4 هسته
حافظه سیستم	24 GB
درایو SSD	64 GB
System Buffer	40 MB
پورت‌های مدیریت	2 پورت: 1 RJ-45 و 1 SFP
پورت‌های USB	1
پورت سریال RS-232	1
منبع تغذیه (حداکثر 2 عدد)	650W AC, 930W DC, یا 1200W HVAC/HVDC
توان معمولی (AC/DC)	290W
حداکثر توان (AC/DC)	499W
ولتاژ ورودی (AC)	100 تا 240V
ولتاژ ورودی (HVAC)	200 تا 277V
ولتاژ ورودی (DC)	-48 تا -60V
ولتاژ ورودی (HVDC)	-240 تا -380V
فرکانس (AC)	50 تا 60 Hz
فن‌ها	4
جریان هوا	Port-side intake and exhaust
ابعاد فیزیکی (H x W x D)	1.72 x 17.3 x 22.5 in (4.4 x 43.9 x 57.1 cm)
آکوستیک	48.5 dBA در 40% سرعت فن، 64.9 dBA در 70% سرعت فن، 77.8 dBA در 100% سرعت فن
مطابقت با RoHS	Yes
MTBF	366,130 ساعت
حداکثر LPM Routes	896,000
حداکثر IP Host Entries	896,000
حداکثر MAC Address Entries	256,000
حداکثر Multicast Routes	32,000
IGMP Snooping Groups	Shipping: 8,000 | Maximum: 32,000
حداکثر Cisco Nexus 2000 Fabric Extenders	16
حداکثر ACL Entries	Per slice: 4000 ingress / 2000 egress | Total: 8000 ingress / 4000 egress
حداکثر VLANs	3,967
VRF Instances	Shipping: 1,000 | Maximum: 16,000
حداکثر ECMP Paths	64
حداکثر Port Channels	512
حداکثر لینک در Port Channel	32
Active SPAN Sessions	4
حداکثر RPVST VLANs	3,967
حداکثر HSRP Groups	490
NAT Entries	1,023
حداکثر MST Instances	64
Flow-table for Cisco Tetration Analytics	64,000
دمای عملیاتی	32 تا 104°F (0 تا 40°C)
دمای غیر عملیاتی (ذخیره‌سازی)	-40 تا 158°F (-40 تا 70°C)
رطوبت	5 تا 95% (غیر کندانسینگ)
ارتفاع	0 تا 13,123 ft (0 تا 4000m)
وزن (بدون PSU و فن)	17.7 lb (8.0 kg)
