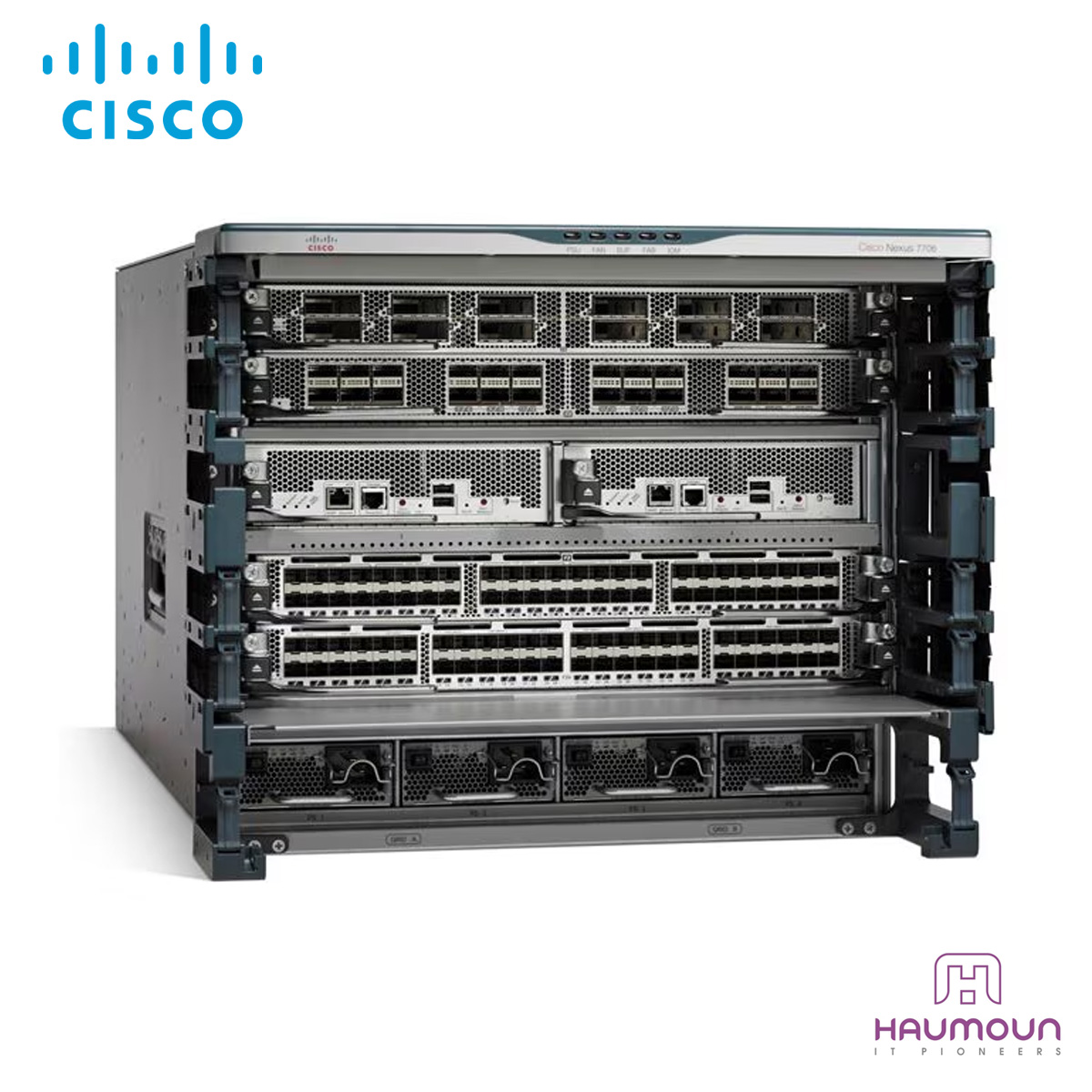

سوئیچ نکسوس سیسکو مدل Nexus N77-C7706
CiscoCisco Switches- نوع محصول: سوئیچ
- منبع تغذیه: منبع تغذیه افزونه / منبع تغذیه AC / نامشخص
- لایههای پشتیبانیشده: لایه 3
- فرم فاکتور: رکمونت
- مصرف برق: ۱۵۰ وات
- تعداد پورتهای اترنت: ۲۴ تا ۴۸ پورت
- تعداد پورتهای داونلینک: ۲۴ پورت
توضیحات
معرفی سوئیچ نکسوس سیسکو مدل Nexus N77-C7706
سوئیچهای Cisco Nexus 7000 نسل پیشرفتهای از تجهیزات شبکه هستند که برای دیتاسنترها و هسته شبکههای سازمانی طراحی شدهاند. این سری به صورت شاسی ماژولار (Modular Chassis) عرضه میشود و امکان نصب کارتهای مختلف شبکه، ماژولهای مدیریت، و منابع تغذیه را فراهم میکند.
ویژگیهای کلیدی:
- مقیاسپذیری بالا: پشتیبانی از صدها پورت 1/10/40/100 گیگابیت
- عملکرد قوی: مناسب برای شبکههای بزرگ سازمانی و سرویسدهندهها
- طراحی ماژولار: امکان ارتقا و جایگزینی قطعات بدون خاموشی (Hot-swappable)
- قابلیت اطمینان بالا: با منابع تغذیه و فنهای افزونه (Redundant)
- کاربردها: بهعنوان Core Switch در دیتاسنتر و شبکههای سازمانی حیاتی
انواع مدل سوئیچ سیسکو نکسوس 7000
سوئیچهای Cisco Nexus 7000 بر اساس تعداد اسلات (Slot) یا جایگاه ماژولها قابل شناسایی هستند. بهطور مثال:
- مدل Nexus 7004 دارای 4 اسلات،
- مدل Nexus 7009 دارای 9 اسلات،
- مدل Nexus 7010 دارای 10 اسلات،
- و مدل Nexus 7018 دارای 18 اسلات میباشد.
این سری از سوئیچهای سیسکو با پشتیبانی از پورتهای 10، 40 و 100 گیگابیت اترنت، پاسخگوی نیاز دیتاسنترها در ابعاد مختلف است و امکان مقیاسپذیری و ارتقای انعطافپذیر شبکه را برای سازمانها فراهم میکند.
در نسلهای جدیدتر سوئیچهای سری Cisco Nexus 7700، مدلهای متنوعی ارائه شده است. به عنوان مثال، Nexus 7702 با 2 اسلات طراحی شده و مدل Nexus 7706 دارای شاسی 6 اسلات است که گزینهای ایدهآل برای دیتاسنترهای با ابعاد متوسط محسوب میشود و قابلیتهایی نظیر کارایی بالا (High Performance)، دسترسپذیری مداوم (High Availability) و پشتیبانی از زیرساخت فابریک سیسکو را ارائه میدهد.
همچنین مدلهای بزرگتر این سری مانند Nexus 7710 با 10 اسلات و Nexus 7718 با 18 اسلات، برای محیطهایی با تراکم بالاتر پورتها و نیاز به عملکرد قدرتمندتر طراحی شدهاند و انتخابی مناسب برای دیتاسنترهای پیشرفته و شبکههای سازمانی با مقیاس بزرگ هستند.
شاسی N77-C7706 یک شاسی ۶ اسلاتی از سری Cisco Nexus 7700 است که برای ایجاد زیرساخت شبکهای با عملکرد بالا و مقیاسپذیر طراحی شده است. این مدل شامل فنترِیها برای خنکسازی میباشد، اما منبع تغذیه ندارد.
مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N77-C7706
| ویژگی | توضیحات |
|---|---|
| تعداد پورتها | 192 پورت 10Gbps، 96 پورت 40Gbps و 48 پورت 100Gbps |
| سازگاری محصول |
پشتیبانی از تمام ماژولهای Supervisor و I/O سری Nexus 7700 پشتیبانی از ماژولهای Fabric-2 سری Nexus 7700 پشتیبانی از ماژولهای Fabric-3 سری Nexus 7700 |
| سازگاری نرمافزار | Cisco NX-OS نسخه 6.2.6 یا بالاتر |
| گزینهها | فیلتر هوا در درب، دربهای قفلشدنی جلویی |
| ظرفیت فورواردینگ سیستم | 21 Tbps |
| حداکثر ظرفیت سوییچینگ محلی | 2.4 Tbps |
| حداکثر ظرفیت سوییچینگ بین اسلاتها | 2.4 Tbps |
| قابلیت اطمینان و دسترسپذیری | OIR برای تمام اجزای افزونه: ماژولهای Supervisor و Fabric، منابع تغذیه و فنها |
| MIBs | پشتیبانی از SNMPv3, v2c, v1 |
| مدیریت شبکه | Cisco Data Center Network Manager (DCNM) |
| رابطهای برنامهنویسی | XML, Scriptable CLI, Cisco DCNM وب سرویسها, Python, TCL, Cisco IOS EEM, Cisco OnePK, OpenFlow |
| مشخصات فیزیکی |
فضای رک مورد نیاز: 9RU شاسی 6 اسلات: 2 ماژول Supervisor + 4 ماژول I/O 6 اسلات ماژول Fabric 4 اسلات پاور ابعاد: 39.62 × 43.9 × 81.3 سانتیمتر (15.6 × 17.3 × 32 اینچ) عمق شاسی با مدیریت کابل و دربها: 96.52 سانتیمتر عمق اضافی با فن نسل 2: 4.5 سانتیمتر قابلیت نصب در رک استاندارد 19 اینچ و همچنین رک 2-post وزن: شاسی 65.8 کیلوگرم، ماژول Fabric 2.5 کیلوگرم، فن 2.4 کیلوگرم، فن نسل 2: 3.5 کیلوگرم پشتیبانی از منابع تغذیه AC/DC 3kW و HV 3.5kW |
| مشخصات محیطی |
جریان هوا: جلو به عقب دمای عملیاتی: 0 تا 40°C (32 تا 104°F) رطوبت عملیاتی: 5 تا 90% بدون میعان ارتفاع عملیاتی: -150 تا 4000 متر (تأیید شده تا 0 تا 2000 متر) لرزهای: Zone 4 طبق GR63 بار کف: 92 پوند بر فوت مربع دمای ذخیرهسازی: -40 تا 70°C (-40 تا 158°F) رطوبت ذخیرهسازی: 5 تا 95% بدون میعان حداکثر دفع حرارت: 26,280 BTU/h |
| استانداردها و انطباق |
EMC: FCC Part 15 (USA) Class A, ICES-003 (Canada) Class A, EN55022 (Europe) Class A, CISPR22, AS/NZS CISPR22, VCCI, KN22, CNS13438 سایر استانداردها: CISPR24, EN55024, EN50082-1, EN61000-3-2/3, EN61000-6-1, EN300 386 |
| استانداردهای محیطی |
NEBS: SR-3580 Level 3 (GR-63-CORE & GR-1089-CORE) Verizon, Century Link, ATT مطابق NEBS ETSI: ذخیرهسازی کلاس 1.2، حملونقل کلاس 2.3، استفاده ایستگاه کلاس 3.2 |
| ایمنی | UL/CSA/IEC/EN 60950-1, AS/NZS 60950 |
