سوئیچ نکسوس سیسکو مدل Nexus N5K-C5672UP-16G

دسته بندی ها Cisco, Cisco Switches

سوئیچ نکسوس سیسکو مدل Nexus N5K-C5672UP-16G

نوع محصول: سوئیچ
منبع تغذیه: منبع تغذیه اضافی (Redundant Power Supply)
لایه‌های پشتیبانی‌شده: لایه ۲ و لایه ۳
فرم فاکتور: قابل نصب در رک (Rack-mount)
مصرف برق: ۲۰۰ وات
تعداد پورت‌های اترنت: بین ۱۲ تا ۲۴ پورت
تعداد پورت‌های داون‌لینک: ۱۶ پورت

معرفی سوئیچ نکسوس سیسکو مدل Nexus N5K-C5672UP-16G

سوئیچ‌های سری Cisco Nexus 5000 عملکرد بالا، کارایی عملیاتی و انعطاف‌پذیری در طراحی را با مجموعه کامل قابلیت‌های Cisco NX-OS و مقیاس‌پذیری 10/40 گیگابیت اترنت ارائه می‌دهند. این سری از سوئیچ‌ها می‌توانند سوئیچ‌های قدرتمندی در اختیار شما قرار دهند که با تراکم بالا در سطح Top-of-Rack (ToR)، قابلیت‌های لایه 2 و لایه 3، پورت‌های 10/40 گیگابیت اترنت و Unified Ports را در قالب فرم‌فاکتورهای فشرده یک، دو و چهار یونیتی (Rack Unit) عرضه می‌کنند.

سوئیچ‌های سیسکو سری 5000 جزو تجهیزات حرفه‌ای و پرکاربرد در مراکز داده (Data Center) هستند که برای اتصال Top-of-Rack (ToR) طراحی شده‌اند. این سوئیچ‌ها ترکیبی از عملکرد بالا، مقیاس‌پذیری، و انعطاف‌پذیری در طراحی شبکه را در اختیار سازمان‌ها قرار می‌دهند.

یکی از ویژگی‌های مهم این سری، پشتیبانی از پورت‌های 10 و 40 گیگابیت اترنت است که امکان انتقال سریع داده‌ها در محیط‌های پرترافیک دیتاسنتر را فراهم می‌کند. همچنین به لطف فناوری Unified Ports، این سوئیچ‌ها قابلیت پشتیبانی از انواع مختلف پروتکل‌های شبکه (Ethernet، FCoE و FC) را دارند و همین موضوع باعث می‌شود نیاز به تجهیزات جداگانه کاهش یابد.

از نظر طراحی سخت‌افزاری، سوئیچ‌های Nexus 5000 در قالب فرم‌فاکتورهای 1RU، 2RU و 4RU عرضه می‌شوند که باعث می‌شود در رک فضای کمتری اشغال کنند و برای دیتاسنترهایی با تراکم بالا بسیار مناسب باشند.

در لایه نرم‌افزاری هم این سری به سیستم‌عامل Cisco NX-OS مجهز است که امکانات پیشرفته‌ای مثل:

مدیریت و مانیتورینگ حرفه‌ای
پشتیبانی از قابلیت‌های لایه 2 و لایه 3
افزایش امنیت و قابلیت اطمینان
سازگاری با معماری‌های مدرن شبکه و Cloud

را فراهم می‌کند.

سوئیچ Cisco Nexus 5672UP-16G (N5K-C5672UP-16G) یک سوئیچ فشرده با اندازه 1RU (یک یونیت رک) است که عملکردی قدرتمند و با تأخیر پایین ارائه می‌دهد. این سوئیچ از اترنت 1/10/40 گیگابیت، فیبرچنل (Fibre Channel) و همچنین Fibre Channel over Ethernet (FCoE) پشتیبانی می‌کند.

این دستگاه با استفاده از سیستم‌عامل قدرتمند Cisco NX-OS اجرا می‌شود که مجموعه‌ای از ویژگی‌ها و قابلیت‌های پرکاربرد و گسترده را در اختیار سازمان‌ها قرار می‌دهد.

معرفی سوئیچ نکسوس سیسکو مدل Nexus N5K-C5672UP-16G

Cisco Nexus 5672UP-16G — جدول مشخصات
ویژگی	مشخصات
فرم فاکتور	۱ یونیت رک (1RU)
تعداد پورت‌ها	حداکثر ۱۱۵۲ پورت با FEX
۱۰ گیگابیت اترنت	۴۸ پورت
۴۰ گیگابیت اترنت	۶ پورت QSFP واقعی
پورت‌های یکپارچه (Unified)	۲۴ پورت (Ethernet، FCoE، Fibre Channel با سرعت‌ ۲/۴/۸Gbps)
FCoE روی ۱۰ و ۴۰ گیگ	بله
VXLAN سخت‌افزاری	بله
NVGRE	بله
تأخیر (Latency)	حدود ۱ میکروثانیه (cut-through)
کارایی (Performance)	سخت‌افزار L2/L3 با پهنای‌باند 1.44 Tbps و 1071 mpps (بسته ۶۴ بایتی) تا 256,000 ورودی ترکیبی MAC و ARP بافر 25MB برای هر 12×10GE SFP+ Line-rate روی همه پورت‌ها در حالت L2 و L3

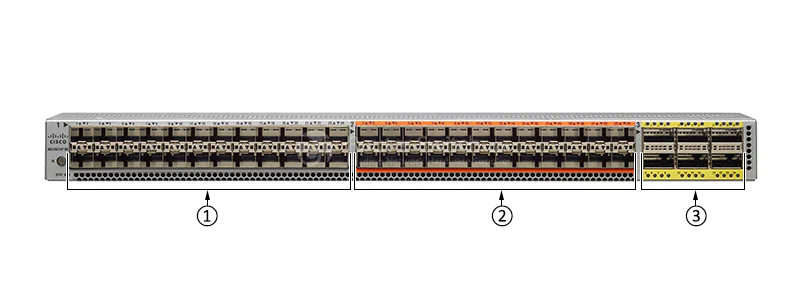

رابط‌ها (Interfaces)	۴۸ پورت ثابت 1/10GE SFP+ (۲۴ پورت Unified) ۶ پورت ثابت 40GE QSFP+ (FCoE روی پورت‌های مربوطه) ماژول افزایشی: 24 پورت SFP+ Unified + دو پورت 40GE QSFP+ تبدیل QSFP 40GE به ۴×10GE با کابل Breakout Fabric Extender از طریق Cisco Nexus 2200/2300
ویژگی‌های لایه ۲	پورت سوئیچ L2 و VLAN Trunk، 802.1Q تا ۴۰۰۰ VLAN و ۴۰۰۰ ورودی ACL PVRST+، MSTP (۶۴ اینستنس)، PortFast، Root Guard، Bridge Assurance EtherChannel تا ۱۶ پورت، LACP (802.3ad)، vPC، vPC+، vPC Sync FabricPath، EvPC، Adapter FEX، VM-FEX Jumbo Frames تا ۹۲۱۶ بایت، Pause (802.3x) Storm Control (یونیکست/مولتی‌کست/برودکست)، PVLAN، PVLAN over trunks/vPC/EtherChannel VLAN Remapping تا ۲۴ FEX برای هر سوئیچ 5672UP/5672UP-16G/56128P RoCE با DCB (DCBX no-drop و PFC)
ویژگی‌های لایه ۳	رابط‌های L3: Routed Port، SVI، Port-Channel و Subinterface تا ۳۲هزار IPv4 و ۸هزار IPv6 Host Prefix تا ۸هزار مسیر Multicast (IPv4) و ۸هزار گروه IGMP تا ۴۰۰۰ VRF، ECMP تا ۶۴-Way ۴۰۰۰ ورودی ACL انعطاف‌پذیر پروتکل‌ها: Static، RIPv2، EIGRP، OSPFv2، BGP، IS-IS IPv6: Static، OSPFv3، BGPv6، EIGRPv6؛ VRF-lite BFD برای OSPFv2/BGPv4/EIGRP و VRF PBR (IPv4/IPv6)، HSRP و VRRP، IP Directed Broadcast Multicast: PIM-SM/SSM/Bidir، MSDP، IGMPv2/v3، MVR uRPF (strict/loose)، Jumbo تا ۹۲۱۶ بایت تا ۲۴ FEX روی هر پلتفرم 10G سری 5600
کیفیت سرویس (QoS)	IEEE 802.1p (CoS)، ۸ صف Unicast و ۸ صف Multicast در هر پورت QoS بر پایه پورت، CoS Trust و Port-based CoS MQC برای IPv4/IPv6، طبقه‌بندی QoS مبتنی بر ACL (L2/L3/L4) Flexible TCAM، MAC/ARP carving Per-port VOQ، CoS-based Egress، Egress Strict Priority زمان‌بند خروجی DWRR، CoPP برای IPv4/IPv6
امنیت	Ingress ACL (استاندارد/گسترده) روی Ethernet و vEthernet ACLهای لایه ۲ (MAC، نوع پروتکل)، لایه ۳ و ۴ (IPv4/IPv6، ICMP/ICMPv6، TCP/UDP) Ingress Policing، VACL، PACL، Named ACL، ACL Logging (IPv4) DHCP Snooping با Option 82، Dynamic ARP Inspection، IP Source Guard Port Security، IPv6 RACL/PACL/VACL، iSCSI TLV
دسترس‌پذیری بالا (HA)	Cisco ISSU برای L2 ماژول‌های پاور و فن Hot-swappable افزونگی توان N+1 و N+N، افزونگی فن N+1
مدیریت	مدیریت از طریق پورت‌های مدیریت 10/100/1000 یا کنسول CLI، In-band Management، Locator/Beacon LED Sync/Rollback پیکربندی، SSHv2، Telnet، AAA و RBAC RADIUS، TACACS+، Syslog (۸ سرور)، Packet Analyzer SNMPv1/v2/v3 (IPv4/IPv6) با MIBهای توسعه‌یافته NETCONF/XML، RMON، رمزنگاری AES برای ترافیک مدیریتی نام کاربری/گذرواژه یکپارچه بین CLI و SNMP MS-CHAP، گواهی دیجیتال با RADIUS CDP v1/v2، RBAC، SPAN/ERSPAN، شمارنده‌های ورود/خروج در هر اینترفیس NTP، GOLD، آزمون‌های بوت، EEM، Call Home/Smart Call Home Default Interface، Fabric Manager، Prime DCNM، CiscoWorks LMS
Data Center Bridging	PFC مطابق CEE/IEEE (802.1Qbb، Pause بر پایه اولویت) فاصله لینک PFC تا ۲۰ کیلومتر DCBX مطابق CEE، ETS مطابق CEE/IEEE
ویژگی‌های FCoE (نیازمند لایسنس Storage Services)	FCoE مطابق T11 (FC-BB-5) و FIP قابلیت FCoE روی هر پورت 10/40GE تفکیک مدیریت SAN/LAN، FCF، انواع پورت FC ارتقایافته: VE/VF/VNP اتصال مستقیم اهداف FCoE، FDMI، ماندگاری FCID Alias سراسری توزیع‌شده، تحویل ترتیبی (In-order) Port Tracking، NPV/NPIV، سرویس‌های Fabric (Name Server، RSCN، Login، Zoning) Per-VSAN Services، Fabric Services سیسکو، تحلیل‌گر Fabric DCNM-SAN، SMI-S، Boot from SAN روی vPC/EvPC FCP، VSAN Trunking، Fabric Binding برای FC، Port Security Fibre Channel Traceroute/Ping/Debug
SNMP MIBs (گزیده)	Generic: SNMPv2-SMI/TM/TC، IANA، HCNUM-TC، CISCO-SMI/TC، SNMPv2-MIB و … Layer 3: UDP-MIB، TCP-MIB، OSPF-MIB، BGP4-MIB، CISCO-HSRP-MIB Ethernet: CISCO-VLAN-MEMBERSHIP-MIB، VIRTUAL-INTERFACE-MIB، VTP-MIB Configuration: ENTITY/IF-MIB، ENTITY-EXT، FRU-CONTROL، SENSOR، FLASH، SYSTEM، IP-IF، IF-EXTENSION، NTP، IMAGE، CONFIG-COPY، VENDORTYPE-OID، BRIDGE Monitoring: DIFFSERV، NOTIFICATION-LOG، CALLHOME، SYSLOG-EXT، PROCESS، RMON، RMON-CONFIG، HC-ALARM، LLDP Security & TCP/IP: AAA، COMMON-*، RADIUS、 SECURE-SHELL، INET-ADDRESS、 TCP/UDP/IP-MIB، IP-PROTOCOL-FILTER، DNS-CLIENT، PORTSECURITY Misc: LICENSE-MGR、 FEATURE-CONTROL、 CDP、 RF、 ETHERNET-FEX、 BRIDGE、 FCOE、 PORTCHANNEL、 ZS
استانداردهای پشتیبانی‌شده	802.1D/1p/1Q/1Qaz/1Qbb/1s/1w IEEE 802.3، 802.3ae (10GE)، 802.3ba (40GE) LACP (802.3ad، تایمر سریع)، SFF-8431 SFP+ CX1 RMON
