سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ-E
سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ-E
- نوع محصول: سوئیچ
- منبع تغذیه: منبع تغذیه افزونه
- لایه پشتیبانی‌شده: لایه 3
- فرم فاکتور: قابل نصب در رک (Rack-mount)
- مصرف برق: ۱۵۰ وات
- تعداد پورت‌های اترنت: بین ۲۴ تا ۴۸ پورت
- تعداد پورت‌های Downlink: ۲۴ پورت
معرفی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ-E
سری Cisco Nexus 2000 مجموعه‌ای از Fabric Extenderهای پرکاربرد در دیتاسنترهاست که به‌عنوان توسعه‌دهنده‌های پورت برای سوئیچ‌های اصلی سری Nexus عمل می‌کنند. این دستگاه‌ها با اتصال پرسرعت به سوئیچ‌های مادر، امکان افزایش مقیاس و تراکم پورت‌ها را بدون نیاز به مدیریت جداگانه فراهم می‌کنند و با معماری انعطاف‌پذیر، عملکرد بهینه، کاهش کابل‌کشی و مدیریت متمرکز، نقش کلیدی در ساده‌سازی شبکه‌های پیچیده مراکز داده ایفا می‌کنند.
معماری سوئیچ‌های سری Cisco Nexus 2000 مزایای متعددی را ارائه می‌دهد:
- معماری منعطف و مقیاس‌پذیر: این معماری استاندارد و سازگار، امکان پشتیبانی از انواع مختلف سرورها، گزینه‌های متنوع اتصال، توپولوژی‌های فیزیکی گوناگون و نیازهای رو به رشد در رک‌های مرکز داده و PoDها را فراهم می‌کند.
- دسترسی گسترده و قابل توسعه به سرورها: امکان اتصال سرورهای 1 و 10 گیگابیتی بدون نیاز به استفاده از پروتکل Spanning Tree، به‌سادگی و با قابلیت توسعه بالا فراهم شده است.
- عملیات ساده و کارآمد: مدیریت متمرکز با یک نقطه کنترل از طریق سوئیچ‌های اصلی Nexus، راه‌اندازی و خاموش‌کردن رک‌های سرور را به کمک نصب بدون تماس و پیکربندی خودکار Fabric Extenderها بسیار آسان می‌کند.
- افزایش بهره‌وری کسب‌وکار: با کاهش حجم کابل‌کشی، کاهش فضای اشغال شده در رک، صرفه‌جویی در مصرف برق و خنک‌کننده، و حفظ سرمایه‌گذاری از طریق به ارث بردن ویژگی‌های سوئیچ والد، امکان افزودن قابلیت‌ها بدون نیاز به جایگزینی کامل تجهیزات فراهم شده است. همه این موارد به کاهش هزینه‌های عملیاتی (OpEx) و سرمایه‌ای (CapEx) کمک می‌کنند.
مدل N2K-C2348TQ-E یک شاسی از سری Cisco Nexus 2300 Platform است که دارای موارد زیر می‌باشد:
- فابریک اکستندر ۱۰ گیگابیت اترنت BASE-T
- ۲ منبع تغذیه
- ۳ ماژول فن
- ۴۸ پورت 100 مگابیت، 1 گیگ و 10 گیگ اترنت (RJ45)
- ۶ پورت 40 گیگابیت QSFP+ (نیازمند ماژول QSFP+)
- قابلیت انتخاب جهت جریان هوا (Airflow)
این دستگاه به عنوان یک فابریک اکستندر قدرتمند، اتصال سرورها را با پشتیبانی از چندین سرعت و انواع کانکتورهای مسی و فیبر نوری در محیط‌های دیتا سنتر فراهم می‌کند

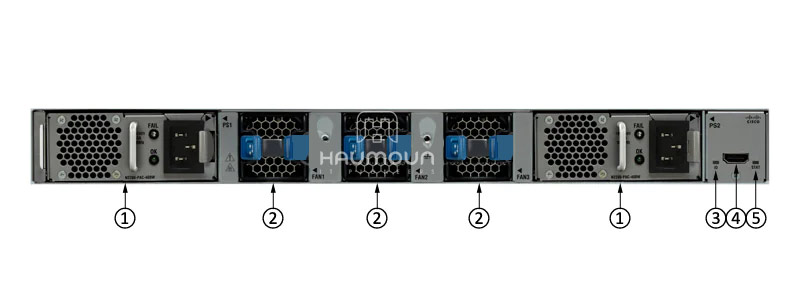

| شماره | توضیحات |
|---|---|
| ① | ماژول‌های منبع تغذیه (یک یا دو عدد، قابل تعویض در حالت روشن) (منبع تغذیه AC نشان داده شده) |
| ② | ماژول‌های فن (سه عدد، قابل تعویض در حالت روشن) |
| ③ | چراغ شناسایی (ID LED) |
| ④ | پورت مدیریت / کنسول HDMI |
| ⑤ | چراغ وضعیت (Status LED) |

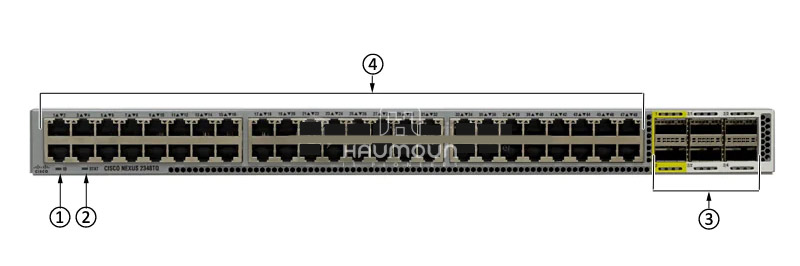

| شماره | توضیحات |
|---|---|
| ① | چراغ شناسایی (ID LED) |
| ② | چراغ وضعیت (Status LED) |
| ③ | شش پورت ۴۰ گیگابیت برای ترنسیورهای QSFP+ و کابل‌های breakout از QSFP+ به چهار پورت ۱۰ گیگابیت SFP+ |
| ④ | ۴۸ پورت 100M/1/10GBASE-T |
گواهینامه های کیفیت
مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ-E
| عنوان | مشخصات |
|---|---|
| نوع | Cisco Nexus 2348TQ-E |
| رابط‌های هاست فابریک اکستندر | ۴۸ پورت |
| نوع رابط‌های هاست فابریک اکستندر | ۴۸ پورت 100M/1/10GBASE-T با کانکتور RJ-45 |
| رابط‌های فابریک اکستندر | ۶ پورت 40 گیگابیت اترنت QSFP (۲۴ پورت 10 گیگابیت اترنت) |
| نوع رابط فابریک اکستندر | فیبر نوری: QSFP-40G-SR-BD, QSFP-40G-SR4, QSFP-40G-SR4-S, QSFP-40G-LR4, QSFP-40G-LR4-S, QSFP-40G-CSR4-S مس: کابل‌های Twinax اکتیو QSFP+ 40 گیگابیت (QSFP-H40G-ACU7M و QSFP-H40G-ACU10M) (بدون کابل پسیو) کابل‌های AOC: QSFP-H40G-AOC1M, QSFP-H40G-AOC2M, QSFP-H40G-AOC3M, QSFP-H40G-AOC5M, QSFP-H40G-AOC7M, QSFP-H40G-AOC10M, QSFP-H40G-AOC15M کابل‌های AOC شکسته‌شونده: QSFP-4X10G-AOC1M, QSFP-4X10G-AOC2M, QSFP-4X10G-AOC3M, QSFP-4X10G-AOC5M, QSFP-4X10G-AOC7M, QSFP-4X10G-AOC10M کابل‌های مس شکسته‌شونده: QSFP-4x10G-AC7M و QSFP-4x10G-AC10M (بدون کابل پسیو) |
| فاصله بین فابریک اکستندر Nexus 2300 و سوئیچ Nexus 5500 | تا ۱۰ کیلومتر (تا ۳ کیلومتر برای ترافیک FCoE)؛ برای Nexus 5600 و سری 6000 تا ۳ کیلومتر (۳۰۰ متر برای ترافیک FCoE) |
| سرعت فابریک | تا ۲۴۰ گیگابیت بر ثانیه در هر جهت (دوطرفه کامل ۴۸۰ گیگابیت) |
| Oversubscription | تا نسبت ۲:۱ |
| عملکرد | فورواردینگ سخت‌افزاری با سرعت ۱۴۴۰ گیگابیت بر ثانیه یا ۲۱۶۰ میلیون بسته در ثانیه (mpps) |
| پشتیبانی FCoE | تا ۳۰ متر با کابل‌های Category 6a و 7 (پلتفرم‌های Nexus 5500، 5600 و سری 6000) |
| سوئیچ والد سیسکو |
|
| حداقل نسخه نرم‌افزاری | Cisco NX-OS نسخه 7.3(0)N1(1) |
| ابعاد (ارتفاع × عرض × عمق) | ۴.۳۷ × ۴۳.۹۴ × ۴۳.۳۶ سانتی‌متر (۱.۷۲ × ۱۷.۳ × ۱۷.۰۷ اینچ) |
| وزن | ۸ کیلوگرم (۱۷.۷ پوند) |
| محیط عملیاتی |
|
| منبع تغذیه |
|
| ماژول‌های فن | NXA-FAN-30CFM-F و NXA-FAN-30CFM-B (۳ فن با ریداندنسی N+1) |
| توان مصرفی معمولی | ۲۸۰ وات (حداکثر ۳۵۰ وات) |
| میزان حرارت تولیدی | ۹۵۲ BTU/ساعت (معمولی)، ۱۱۹۰ BTU/ساعت (حداکثر) |
| استانداردهای ایمنی و انطباق |
|
| ویژگی‌های لایه ۲ |
|
| مدیریت و امنیت |
|
| استانداردهای صنعتی |
|
