سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ
CiscoCisco Switches- نوع محصول: سوئیچ
- منبع تغذیه: منبع تغذیه افزونه
- لایههای پشتیبانیشده: لایه ۳
- فرم فاکتور: رکمونت
- مصرف برق: ۱۷۵ وات
- تعداد پورتهای اترنت: ۲۴ تا ۴۸ پورت
- تعداد پورتهای داونلینک: ۲۴ پورت
توضیحات
معرفی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ
سری Cisco Nexus 2000 مجموعهای از Fabric Extenderهای پرکاربرد در دیتاسنترهاست که بهعنوان توسعهدهندههای پورت برای سوئیچهای اصلی سری Nexus عمل میکنند. این دستگاهها با اتصال پرسرعت به سوئیچهای مادر، امکان افزایش مقیاس و تراکم پورتها را بدون نیاز به مدیریت جداگانه فراهم میکنند و با معماری انعطافپذیر، عملکرد بهینه، کاهش کابلکشی و مدیریت متمرکز، نقش کلیدی در سادهسازی شبکههای پیچیده مراکز داده ایفا میکنند.
معماری سوئیچهای سری Cisco Nexus 2000 مزایای متعددی را ارائه میدهد:
- معماری منعطف و مقیاسپذیر: این معماری استاندارد و سازگار، امکان پشتیبانی از انواع مختلف سرورها، گزینههای متنوع اتصال، توپولوژیهای فیزیکی گوناگون و نیازهای رو به رشد در رکهای مرکز داده و PoDها را فراهم میکند.
- دسترسی گسترده و قابل توسعه به سرورها: امکان اتصال سرورهای 1 و 10 گیگابیتی بدون نیاز به استفاده از پروتکل Spanning Tree، بهسادگی و با قابلیت توسعه بالا فراهم شده است.
- عملیات ساده و کارآمد: مدیریت متمرکز با یک نقطه کنترل از طریق سوئیچهای اصلی Nexus، راهاندازی و خاموشکردن رکهای سرور را به کمک نصب بدون تماس و پیکربندی خودکار Fabric Extenderها بسیار آسان میکند.
- افزایش بهرهوری کسبوکار: با کاهش حجم کابلکشی، کاهش فضای اشغال شده در رک، صرفهجویی در مصرف برق و خنککننده، و حفظ سرمایهگذاری از طریق به ارث بردن ویژگیهای سوئیچ والد، امکان افزودن قابلیتها بدون نیاز به جایگزینی کامل تجهیزات فراهم شده است. همه این موارد به کاهش هزینههای عملیاتی (OpEx) و سرمایهای (CapEx) کمک میکنند.
N2K-C2348TQ یک شاسی Cisco Nexus 2300 Platform است که یک گسترشدهنده بستر شبکه 10G BASE-T را ارائه میدهد و دارای ۲ منبع تغذیه، ۳ ماژول فن، ۴۸ پورت 100M/1/10GT (RJ45) به همراه ۶ پورت 40G QSFP+ (نیازمند ماژول QSFP+) و قابلیت انتخاب جهت جریان هوا (Airflow) است.
گسترشدهندههای بستر شبکه پلتفرم Cisco Nexus 2300 نسل بعدی گسترشدهندههای بستر شبکه سری محبوب و پرکاربرد Cisco Nexus 2000 هستند. این پلتفرم با معماری Cisco Fabric Extender، یک بستر دسترسی یکپارچه و بسیار مقیاسپذیر برای سرورها فراهم میکند که از طیف وسیعی از گزینههای اتصال پشتیبانی میکند، شامل:
- اترنت 100 مگابیت
- اترنت 1، 10 و 40 گیگابیت
- ساختار یکپارچه شبکه (Unified Fabric)
- اتصالات مسی و فیبر نوری
- محیطهای سرور رکمونت و بلید سرور

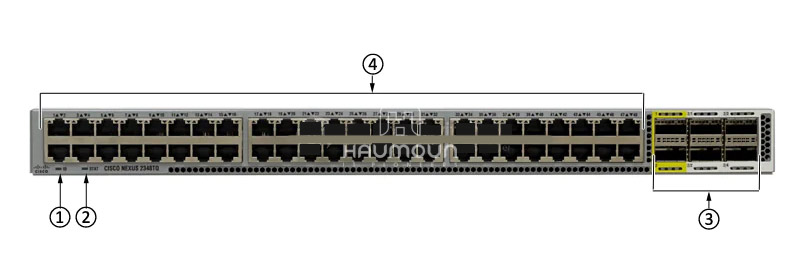

| شماره | توضیحات |
|---|---|
| ① | چراغ شناسایی (ID LED) |
| ② | چراغ وضعیت (Status LED) |
| ③ | شش پورت ۴۰ گیگابیت برای ترنسیورهای QSFP+ و کابلهای شکستن سیگنال QSFP+ به چهار پورت ۱۰ گیگابیت SFP+ |
| ④ | ۴۸ پورت 100M/1/10GBASE-T |

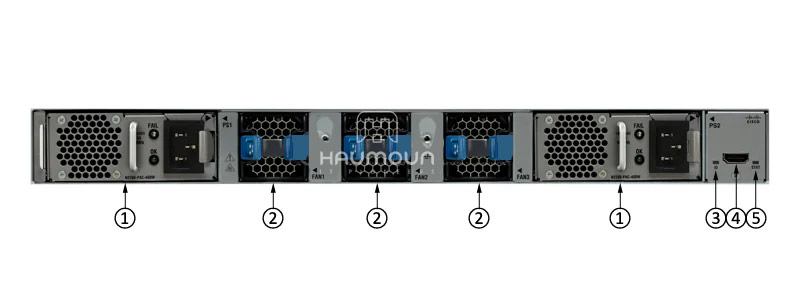

| شماره | توضیحات |
|---|---|
| ① | ماژولهای منبع تغذیه (یک یا دو عدد، قابل تعویض در حالت روشن) (منبع تغذیه AC نشان داده شده) |
| ② | ماژولهای فن (سه عدد، قابل تعویض در حالت روشن) |
| ③ | چراغ شناسایی (ID LED) |
| ④ | پورت مدیریت/کنسول HDMI |
| ⑤ | چراغ وضعیت (Status LED) |
گواهینامه های کیفیت
مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ
| ویژگی | مشخصات |
|---|---|
| مدل | Cisco Nexus 2348TQ |
| پورتهای میزبان | 48 پورت 100M/1/10GBASE-T (RJ-45) |
| پورتهای فابریک | 6x40GbE QSFP (تا 24x10GbE) |
| سرعت فابریک | تا 240Gbps در هر مسیر (480Gbps Full Duplex) |
| کارایی | 1440Gbps یا 2160mpps |
| FCoE | پشتیبانی تا 30 متر با کابل Cat6a/7 |
| سوئیچ والد سازگار | Nexus 5500, 5600, 6000, 7000, 7700, 9300, 9500 |
| ابعاد (ارتفاع x عرض x عمق) | 1.72 x 17.3 x 17.07 اینچ (4.37 x 43.94 x 43.36 سانتیمتر) |
| وزن | 8 کیلوگرم |
| دمای عملیاتی | 0 تا 55°C |
| دمای غیرعملیاتی | -40 تا 70°C |
| رطوبت | 5% تا 95% بدون تقطیر |
| منبع تغذیه | انواع مدلهای 400W و 500W AC/DC (Hot-swappable) |
| فن | NXA-FAN-30CFM-F / B (Redundant N+1) |
| مصرف برق | 280W معمولی (حداکثر 350W) |
| انتشار گرما | 952 BTU/h معمولی، 1190 BTU/h حداکثر |
| استانداردها و گواهینامهها | UL, CE, FCC Class A, RoHS-6 compliant, NEBS Level-3 |
