سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348UPQ
سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348UPQ
- نوع محصول: سوئیچ
- منبع تغذیه: منبع تغذیه افزونه / منبع تغذیه AC
- لایه‌های پشتیبانی‌شده: لایه 2 / لایه 3
- فرم فاکتور: قابل نصب در رک (Rack-mount)
- مصرف برق: ۱۵۰ وات
- تعداد پورت‌های اترنت: بین ۲۴ تا ۴۸ پورت
- تعداد پورت‌های Downlink: ۲۴ پورت
معرفی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348UPQ
سری Cisco Nexus 2000 مجموعه‌ای از Fabric Extenderهای پرکاربرد در دیتاسنترهاست که به‌عنوان توسعه‌دهنده‌های پورت برای سوئیچ‌های اصلی سری Nexus عمل می‌کنند. این دستگاه‌ها با اتصال پرسرعت به سوئیچ‌های مادر، امکان افزایش مقیاس و تراکم پورت‌ها را بدون نیاز به مدیریت جداگانه فراهم می‌کنند و با معماری انعطاف‌پذیر، عملکرد بهینه، کاهش کابل‌کشی و مدیریت متمرکز، نقش کلیدی در ساده‌سازی شبکه‌های پیچیده مراکز داده ایفا می‌کنند.
معماری سوئیچ‌های سری Cisco Nexus 2000 مزایای متعددی را ارائه می‌دهد:
- معماری منعطف و مقیاس‌پذیر: این معماری استاندارد و سازگار، امکان پشتیبانی از انواع مختلف سرورها، گزینه‌های متنوع اتصال، توپولوژی‌های فیزیکی گوناگون و نیازهای رو به رشد در رک‌های مرکز داده و PoDها را فراهم می‌کند.
- دسترسی گسترده و قابل توسعه به سرورها: امکان اتصال سرورهای 1 و 10 گیگابیتی بدون نیاز به استفاده از پروتکل Spanning Tree، به‌سادگی و با قابلیت توسعه بالا فراهم شده است.
- عملیات ساده و کارآمد: مدیریت متمرکز با یک نقطه کنترل از طریق سوئیچ‌های اصلی Nexus، راه‌اندازی و خاموش‌کردن رک‌های سرور را به کمک نصب بدون تماس و پیکربندی خودکار Fabric Extenderها بسیار آسان می‌کند.
- افزایش بهره‌وری کسب‌وکار: با کاهش حجم کابل‌کشی، کاهش فضای اشغال شده در رک، صرفه‌جویی در مصرف برق و خنک‌کننده، و حفظ سرمایه‌گذاری از طریق به ارث بردن ویژگی‌های سوئیچ والد، امکان افزودن قابلیت‌ها بدون نیاز به جایگزینی کامل تجهیزات فراهم شده است. همه این موارد به کاهش هزینه‌های عملیاتی (OpEx) و سرمایه‌ای (CapEx) کمک می‌کنند.
مدل N2K-C2348UPQ یک شاسی از سری Cisco Nexus 2300 Platform است که شامل ۲ منبع تغذیه، ۳ ماژول فن، ۴۸ پورت 1/10GE (نیازمند ماژول‌های SFP/SFP+) و ۶ پورت 40G QSFP+ (نیازمند ماژول QSFP+) می‌باشد و قابلیت انتخاب جهت جریان هوا را دارد.
فابریک اکستندرهای پلتفرم Nexus 2300 جانشین نسل قبلی و بسیار محبوب سری Cisco Nexus 2000 Fabric Extenders هستند. معماری فابریک اکستندر Cisco در پلتفرم Nexus 2300، یک بستر سرور-دسترسی یکپارچه و بسیار مقیاس‌پذیر را با گزینه‌های متنوع اتصال فراهم می‌کند؛ از جمله اترنت 100 مگابیت، اترنت‌های 1، 10 و 40 گیگابیت، فابریک یکپارچه، اتصال با کابل مسی و فیبر نوری و پشتیبانی از محیط‌های سرور رک و سرور بلید.

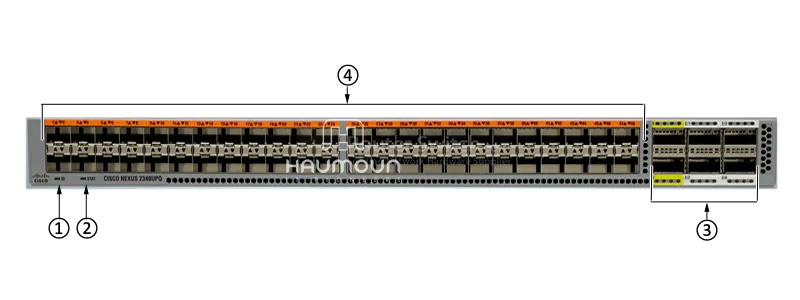

| شماره | توضیحات |
|---|---|
| ① | چراغ شناسایی (ID LED) |
| ② | چراغ وضعیت (Status LED) |
| ③ | شش پورت ۴۰ گیگابیت برای ترنسیورهای QSFP+ و کابل‌های breakout از QSFP+ به چهار پورت ۱۰ گیگابیت SFP+ |
| ④ | ۴۸ پورت ثابت ۱ و ۱۰ گیگابیت Unified-capable برای ترنسیورهای SFP یا SFP+ |

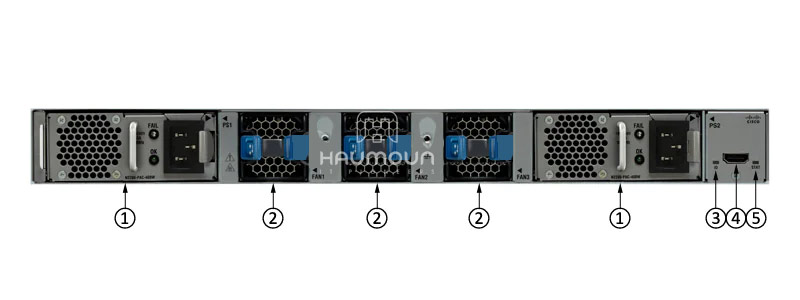

| شماره | توضیحات |
|---|---|
| ① | ماژول‌های منبع تغذیه (یک یا دو عدد، قابل تعویض در حالت روشن) (منبع تغذیه AC نشان داده شده) |
| ② | ماژول‌های فن (سه عدد، قابل تعویض در حالت روشن) |
| ③ | چراغ شناسایی (ID LED) |
| ④ | پورت مدیریت / کنسول HDMI |
| ⑤ | چراغ وضعیت (Status LED) |
گواهینامه های کیفیت
مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348UPQ
| نوع | Cisco Nexus 2348UPQ |
|---|---|
| رابط‌های میزبان Fabric Extender | ۴۸ پورت |
| نوع رابط میزبان Fabric Extender | برای ۴۸ پورت 1/10 گیگابیت اترنت میزبان پورت‌های 1/10 گیگابیت اترنت SFP/SFP+ (ترانسیور و کابل‌های پشتیبانی شده شامل Twinax SFP-H10GB-CU1M، SFP-H10GB-CU1-5M، SFP-H10GB-CU2M، SFP-H10GB-CU2-5M، SFP-H10GB-CU3M، SFP-H10GB-CU5M، SFP-H10GBACU7M، SFP-H10GB-ACU10M؛ SFP+ SFP-10G-SR، SFP-10G-SR-S، SFP-10G-LR، SFP-10G-LR-S؛ و SFP GLC-T، GLC-SX-MM، GLC-LH-SM، SFP-GE-T، SFP-GE-S، و SFP-GE-L) کابل‌های AOC: SFP-10G-AOC1M، SFP-10G-AOC2M، SFP-10G-AOC3M، SFP-10G-AOC5M، SFP-10G-AOC7M، و SFP-10G-AOC10M DS-SFP-FC16G-SW (حالت‌های ۱۶، ۸ و ۴ گیگ)، DS-SFP-FC16G-LW (حالت‌های ۱۶، ۸ و ۴ گیگ)، DS-SFP-FC8G-SW، DS-SFP-FC8G-LW، DS-SFP-FC4G-SW، DS-SFP-FC4G-LW |
| رابط‌های Fabric Extender Fabric | ۶ پورت 40 گیگابیت اترنت QSFP (۲۴ پورت 10 گیگابیت اترنت) |
| نوع رابط Fabric Extender Fabric | فیبر: QSFP-40G-SR-BD، QSFP-40G-SR4، QSFP-40G-SR4-S، QSFP-40G-LR4، QSFP-40G-LR4-S، و QSFP-40G-CSR4-S مسی: کابل‌های Twinax فعال 40 گیگابیت اترنت QSFP+ (QSFP-H40G-ACU7M و QSFP-H40G-ACU10M – کابل‌های غیرفعال پشتیبانی نمی‌شوند) کابل‌های AOC: QSFP-H40G-AOC1M، QSFP-H40G-AOC2M، QSFP-H40G-AOC3M، QSFP-H40G-AOC5M، QSFP-H40G-AOC7M، QSFP-H40G-AOC10M، و QSFP-H40G-AOC15M کابل‌های AOC breakout: QSFP-4X10G-AOC1M، QSFP-4X10G-AOC2M، QSFP-4X10G-AOC3M، QSFP-4X10G-AOC5M، QSFP-4X10G-AOC7M، و QSFP-4X10G-AOC10M کابل‌های Copper breakout: QSFP-4x10G-AC7M و QSFP-4x10G-AC10M (کابل‌های غیرفعال پشتیبانی نمی‌شوند) |
| فاصله بین Cisco Nexus 2300 Fabric Extender و Cisco Nexus 5500 Switch | تا ۱۰ کیلومتر (تا ۳ کیلومتر برای ترافیک FCoE) |
| فاصله برای Cisco Nexus 5600 یا 6000 Series Switch | تا ۳ کیلومتر (۳۰۰ متر برای ترافیک FCoE) |
| پشتیبانی از اپتیک‌های S-class معادل | بله |
| آداپتور Cisco 40GBASE QSFP به SFP+/SFP | CVR-QSFP-SFP10G |
| سرعت Fabric | تا ۲۴۰ گیگابیت بر ثانیه در هر جهت (۴۸۰ گیگابیت فول داکس) |
| Oversubscription | تا ۲:۱ |
| عملکرد | فورواردینگ سخت‌افزاری با سرعت ۱۴۴۰ گیگابیت بر ثانیه یا ۲۱۶۰ میلیون بسته بر ثانیه (mpps) |
| پشتیبانی FCoE | پشتیبانی شده (پلتفرم‌های Cisco Nexus 5500، 5600 و 6000 Series) (برخی پلتفرم‌های N7k از نسخه 7.3) |
| سوئیچ مادر Cisco | Cisco Nexus 5500 و 5600 Cisco Nexus 6000 Series Cisco Nexus 7000 Series و 7700 Platform Cisco Nexus 9300 و 9500 Series |
| حداقل نسخه نرم‌افزار | Cisco NX-OS نسخه 7.0(3)N1(1) (برای Nexus 5500 و 5600 و 6000 Series) Cisco NX-OS نسخه 7.2.0D1(1) (برای Nexus 7000 و 7700) Cisco NX-OS نسخه 7.0(3)I2(1) (برای Nexus 9300 و 9500) پشتیبانی Native FC: نسخه 7.3(0)N1(1) (فقط Nexus 5600) |
| ابعاد (ارتفاع × عرض × عمق) | ۴.۳۷ × ۴۳.۹۴ × ۳۵.۶۹ سانتی‌متر (۱.۷۲ × ۱۷.۳ × ۱۴.۰۵ اینچ) |
| وزن | ۷.۰ کیلوگرم (۱۵.۵۰ پوند) |
| محیط کاری | دمای عملیاتی: ۰ تا ۵۵ درجه سانتی‌گراد (۳۲ تا ۱۳۱ فارنهایت) دمای غیر عملیاتی: -۴۰ تا ۷۰ درجه سانتی‌گراد (-۴۰ تا ۱۵۸ فارنهایت) رطوبت: ۵ تا ۹۵ درصد (بدون چگالش) ارتفاع: تا ۳۰۰۰ متر (۰ تا ۱۰،۰۰۰ فوت) |
| منبع تغذیه | N2200-PAC-400W، N2200-PAC-400W-B، N2200-PDC-400W، N2200-PDC-350W-B، NXA-PHV-500W، و NXA-PHV-500W-B |
| ماژول‌های فن | NXA-FAN-30CFM-F و NXA-FAN-30CFM-B (ریدانسی N+1 = ۳ فن) |
| توان مصرفی معمول | ۱۲۵ وات در ۳۰ متر (حداکثر ۲۰۰ وات) |
| انتشار حرارت | ۴۲۵ BTU/ساعت (معمولی)، ۶۸۰ BTU/ساعت (حداکثر) |
| استانداردهای ایمنی و انطباق | CE Markings (دستورات 2004/108/EC و 2006/95/EC) UL 60950-1، CAN/CSA-C22.2 No. 60950-1، EN 60950-1، AS/NZS 60950-1، GB4943 EMC Emissions: 47CFR Part 15 Class A، CISPR22 Class A و … EMC Immunity: EN50082-1، EN61000-6-1 و … RoHS: سازگار با RoHS-6 |
| استانداردهای NEBS | مطابق NEBS سطح ۳ (نسخه سخت‌افزار ۳) – در حال حاضر پشتیبانی نشده |
| ویژگی‌های لایه ۲ | VLAN trunks بر اساس IEEE 802.1Q تکنولوژی Cisco EtherChannel روی uplinks و پورت‌های سرور پشتیبانی از Jumbo frames تا ۹۲۱۶ بایت Pause frames (PFC و IEEE 802.3x) Private VLAN (تنها Promiscuous روی uplinks) Multicast محلی با ظرفیت ۸۰۰۰ ورودی Autonegotiation به 1000BASE-T و full duplex روی میزبان‌ها |
| کیفیت سرویس (QoS) | ۸ صف سخت‌افزاری در هر پورت تنظیمات QoS به ازای هر پورت Local policing با ۶۴ policers صف‌بندی اولویت سخت (strict-priority) زمان‌بندی Weighted Round Robin (WRR) |
| پایداری و در دسترس بودن | منبع تغذیه و فن‌های hot-swappable ریدانسی ۱:۱ در منبع تغذیه مدیریت ترافیک uplink با EtherChannel یا static pinning vPC برای اتصال dual-homed فعال-فعال روی دو سوئیچ مادر ارتقاء نرم‌افزاری بدون قطعی (ISSU) |
| امنیت | طبقه‌بندی محلی با ۲۵۶ ورودی ACL |
| مدیریت | مدیریت Fabric Extender از طریق مدیریت درون‌باند LED های Locator و Beacon در جلو و عقب شاسی پشتیبانی SNMP v1، v2، v3، XML (NETCONF)، RMON، Cisco Discovery Protocol Cisco Data Center Network Manager (DCNM) و CLI MIBهای متنوع شامل ENTITY-MIB، FABRIC-EXTENDER-MIB، و … |
| استانداردهای صنعت | IEEE 802.1p (CoS)، IEEE 802.1Q (VLAN tagging) IEEE 802.3 (Ethernet)، IEEE 802.3ae (10 Gigabit Ethernet) SFF 8431 SFP+، IEEE 802.3u (100BASE-TX)، IEEE 802.3ab (1000BASE-T) IEEE 802.3an (10GBASE-T)، 10GBASE-SR، 10GBASE-LR، RMON، SFF-8461 |
