سوئیچ نکسوس سیسکو مدل Nexus N2K-C2232TF-E
سوئیچ نکسوس سیسکو مدل Nexus N2K-C2232TF-E
- نوع محصول: سوئیچ
- منبع تغذیه: منبع تغذیه AC
- لایه‌های پشتیبانی‌شده: لایه 2
- فرم فاکتور: رک‌مونت
- تعداد پورت‌های اترنت: ۲۴ تا ۴۸ پورت
- تعداد پورت‌های داون‌لینک: ۳۲ پورت
معرفی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2232TF-E
سری Cisco Nexus 2000 مجموعه‌ای از Fabric Extenderهای پرکاربرد در دیتاسنترهاست که به‌عنوان توسعه‌دهنده‌های پورت برای سوئیچ‌های اصلی سری Nexus عمل می‌کنند. این دستگاه‌ها با اتصال پرسرعت به سوئیچ‌های مادر، امکان افزایش مقیاس و تراکم پورت‌ها را بدون نیاز به مدیریت جداگانه فراهم می‌کنند و با معماری انعطاف‌پذیر، عملکرد بهینه، کاهش کابل‌کشی و مدیریت متمرکز، نقش کلیدی در ساده‌سازی شبکه‌های پیچیده مراکز داده ایفا می‌کنند.
معماری سوئیچ‌های سری Cisco Nexus 2000 مزایای متعددی را ارائه می‌دهد:
- معماری منعطف و مقیاس‌پذیر: این معماری استاندارد و سازگار، امکان پشتیبانی از انواع مختلف سرورها، گزینه‌های متنوع اتصال، توپولوژی‌های فیزیکی گوناگون و نیازهای رو به رشد در رک‌های مرکز داده و PoDها را فراهم می‌کند.
- دسترسی گسترده و قابل توسعه به سرورها: امکان اتصال سرورهای 1 و 10 گیگابیتی بدون نیاز به استفاده از پروتکل Spanning Tree، به‌سادگی و با قابلیت توسعه بالا فراهم شده است.
- عملیات ساده و کارآمد: مدیریت متمرکز با یک نقطه کنترل از طریق سوئیچ‌های اصلی Nexus، راه‌اندازی و خاموش‌کردن رک‌های سرور را به کمک نصب بدون تماس و پیکربندی خودکار Fabric Extenderها بسیار آسان می‌کند.
- افزایش بهره‌وری کسب‌وکار: با کاهش حجم کابل‌کشی، کاهش فضای اشغال شده در رک، صرفه‌جویی در مصرف برق و خنک‌کننده، و حفظ سرمایه‌گذاری از طریق به ارث بردن ویژگی‌های سوئیچ والد، امکان افزودن قابلیت‌ها بدون نیاز به جایگزینی کامل تجهیزات فراهم شده است. همه این موارد به کاهش هزینه‌های عملیاتی (OpEx) و سرمایه‌ای (CapEx) کمک می‌کنند.
سوئیچ Cisco N2K-C2232TF-E یک مدل از سری Cisco Nexus 2232TM-E است که از نوع 10GBASE-T گسترش‌دهنده بستر شبکه (Fabric Extender) محسوب می‌شود. این مدل دارای ۲ منبع تغذیه، ۱ ماژول فن، ۳۲ پورت 1/10GBase-T به همراه ۸ پورت 10GE (شامل ۱۶ ماژول ترنسیور Fabric Extender) و امکان انتخاب نوع گردش هوا (Airflow) است.
گسترش‌دهنده‌های بستر شبکه سری Cisco Nexus 2000 دسته‌ای از محصولات مرکز داده هستند که با هدف ساده‌سازی معماری دسترسی و عملیات دیتاسنتر طراحی شده‌اند. این دستگاه‌ها مانند کارت‌های خطی (Line Card) از راه دور برای سوئیچ والد Cisco Nexus عمل می‌کنند.
در واقع، گسترش‌دهنده‌ها بخشی از ساختار سوئیچ والد هستند و با هم یک سیستم ماژولار توزیع‌شده را تشکیل می‌دهند. این معماری، انعطاف‌پذیری و مزایای هر دو روش استقرار Top-of-Rack (ToR) و End-of-Row (EoR) را فراهم می‌کند و به بهینه‌سازی توپولوژی‌های فیزیکی کمک می‌کند.

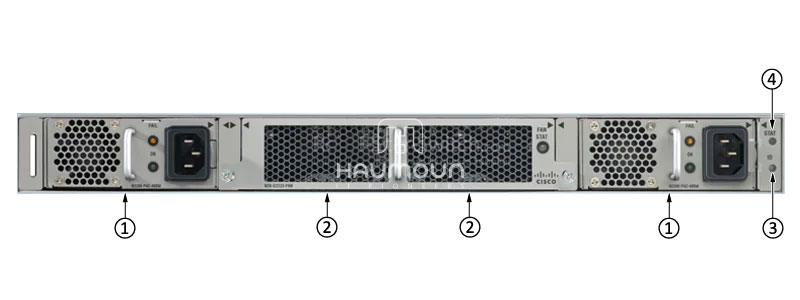

| شماره | توضیحات |
|---|---|
| ① | ماژول‌های منبع تغذیه (یک یا دو عدد، قابل تعویض در حالت روشن) (نمونه منبع تغذیه AC نمایش داده شده) |
| ② | ماژول‌های فن (دو عدد، قابل تعویض در حالت روشن) |
| ③ | چراغ وضعیت (Status LED) |
| ④ | چراغ شناسایی (ID LED) |
| شماره | توضیحات |
|---|---|
| ① | 1 × پورت HDMI مدیریتی/کنسول |
| ② | 32 × پورت 1/10GBASE-T رو به میزبان برای کانکتورهای RJ-45 |
| ③ | 8 × پورت 10 گیگابیت اترنت رو به سوئیچ والد برای ماژول‌های SFP+ |
گواهینامه های کیفیت
مشخصات فنی سوئیچ نکسوس سیسکو مدل Nexus N2K-C2348TQ
| عنوان | مشخصات |
|---|---|
| نوع | Cisco Nexus 2232TM-E (32×1/10GBase-T + 8x10GE Module) |
| رابط‌های میزبان | 32 پورت |
| نوع رابط میزبان | 1/10GBASE-T (کانکتور RJ-45) |
| رابط‌های fabric (uplink) | ماژول Uplink: 8 × 10 Gigabit Ethernet SFP+ (شامل) |
| نوع رابط fabric |
فیبر: Cisco Fabric Extender Transceiver (FET-10G) و SFP+ optics (SFP-10G-SR, SFP-10G-SR-S, SFP-10G-LR, SFP-10G-LR-S) مس: کابل‌های Twinax passive (SFP-H10GB-CU1M, CU3M, CU5M) و active (SFP-H10GB-ACU7M, ACU10M) AOC: SFP-10G-AOC1M, AOC2M, AOC3M, AOC5M, AOC7M, AOC10M AOC breakout: QSFP-4X10G-AOC1M, AOC2M, AOC3M, AOC5M, AOC7M, AOC10M Copper breakout: QSFP-4SFP10G-CU1M, CU3M, CU5M, QSFP-4x10G-AC7M, AC10M |
| فاصله تا سوئیچ والد | تا 10 km (برای Nexus 5000 یا 6000 Series) |
| سرعت fabric | 80 Gbps در هر جهت (160 Gbps full duplex) |
| Oversubscription | 4:1 |
| عملکرد | Hardware forwarding: 800 Gbps یا 595 mpps |
| پشتیبانی FCoE | تا 30m با کابل‌های Category 6a یا 7 |
| سوئیچ والد سازگار |
|
| حداقل نسخه نرم‌افزا |
|
| ابعاد (H×W×D) | 1.72 × 17.3 × 17.7 in (4.37 × 43.94 × 44.96 cm) |
| وزن | 18.5 lb (8.4 kg) |
| محیط |
|
| منبع تغذیه | N2200-PAC-400W, N2200-PAC-400W-B, N2200-PDC-400W (Hot-swappable) |
| فن (Fan tray) | N2K-C2232-FAN و N2K-C2232-FAN-B |
| مصرف برق معمولی | 210W at 30M, 240W at 100M (حداکثر 300W) |
| جریان ورودی | 2.15A (typical); 2.65A (maximum) — مقدار برای 110V (برای 220V تقسیم بر 2 کنید) |
| جریان خروجی | 17A (typical); 20.9A (maximum) |
| انتشار حرارت | 796 BTU/hour (typical); 981 BTU/hour (maximum) |
| انطباقات و مقررات | CE Markings (2004/108/EC & 2006/95/EC) |
| ایمنی | UL 60950-1, CAN/CSA-C22.2 No. 60950-1, EN 60950-1, IEC 60950-1, AS/NZS 60950-1, GB4943 |
| EMC — انتشار | 47CFR Part 15 Class A; AS/NZS CISPR22 Class A; CISPR22 Class A; EN55022 Class A; ICES003 Class A; VCCI Class A; EN61000-3-2; EN61000-3-3; KN22; CNS13438 |
| EMC — مصونیت | EN50082-1, EN61000-6-1, EN55024, CISPR24, EN300386, KN 61000-4 series |
| RoHS | مدل‌های 2232TM/2232TM-E و برخی دیگر RoHS-6 compliant |
| NEBS | برخی مدل‌ها (2248TP, 2248TP-E, 2232PP) NEBS Level-3 (rev 3) |
| ویژگی‌های لایه 2 |
|
| QoS | IEEE 802.1p CoS, 8 سخت‌افزار queue per port (2200 series), per-port QoS, local policing (64 policers), WRR, strict-priority |
| دسترس‌پذیری (High availability) | Hot-swappable power & fan modules, 1:1 power redundancy, vPC support, ISSU |
| امنیت | Local classification (256 ACL entries) |
| مدیریت |
|
| MIBها | ENTITY-MIB, IF-MIB, FABRIC-EXTENDER-MIB, CISCO-ENTITY-*, CISCO-ETHERNET-FABRIC-EXTENDER-MIB, RMON-MIB |
| استانداردهای صنعتی | IEEE 802.1p, IEEE 802.1Q, IEEE 802.3, IEEE 802.3ae, SFF-8431, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3an, 10GBASE-SR/LR, SFF-8461 |
